產品特色

●  多參數測量:瞬時/累計/質量/體積流量、密度、溫度

●  精度高（標準精度0.2%讀數，高精度可達0.1%讀數）

●  測量不受介質物理特性（溫度、壓力、粘度、密度）影響

●  適用于氣體、液體等介質以及混合介質

●  量程比高可達100:1

●  無阻流設計，傳感器無可動部件

●  可選衛生型/防爆型，滿足多種應用場合

性能指標

介       質    與材質兼容的液體、氣體及混合介質

流量量程    從0～5kg/h 到 0～200t/h，請咨詢

密度量程    0～3.2g/m ，現場可調

溫度量程    -50℃～260℃

液體質量流量標準精度    ±0.2%讀數

液體質量流量高精度    ±0.1%讀數

氣體質量流量精度    ±0.5% 讀數

密度測量精度    ±0.005g/cc

溫度測量精度    ±0.5℃

重 復  性    ±0.1% 讀數

零點穩定性    基于管道直徑，從0.002kg/h到3kg/h

零點調節    現場可調

顯  示  屏    標配LCD顯示屏，至多可顯示小數點后3位

雙行多參數顯示    上行顯示質量流量

                  下行為體積流量、溫度、密度等循環顯示

標準耐壓    4MPa，可選更高耐壓，請參考參數表

介質溫度    -50℃～260℃

環境溫度    -20℃～70℃

響應時間    0.1-5s可調（出廠默認0.5s）

輸出信號    同時具備以下三個輸出信號：

                 4-20mA（流量或密度或溫度）,有源輸出0-20kHz(僅流量)，兼容0-2kHz、0-5kHz、0-10kHz，訂貨需指定RS-485（瞬時/累積流量、密度、溫度）

第二路4-20mA輸出    流量或密度或溫度,現場可調

4-20mA輸出帶載能力    750Ω

脈沖輸出電氣指標    0到﹢5Vdc，50%占空比

接液材質    測量管：316L不銹鋼（標準）

過程接頭    304不銹鋼（標準）,316L可選

外殼材質    304不銹鋼（標準）

過程連接    請參考參數表，可選光管、卡套、法蘭

                 光管：1/4英寸

                卡套：1/4英寸

                法蘭：ASME/ANSL CLASS 150、CLASS 300、CLASS 600等,根據壓力和溫度而定

供電電源    DC 24V±10% 整機功耗：8W

防護等級    IP67

注：如需其它接液和外殼材質，均可咨詢定制

選項配件

1

安裝手冊

1

機構認證

1

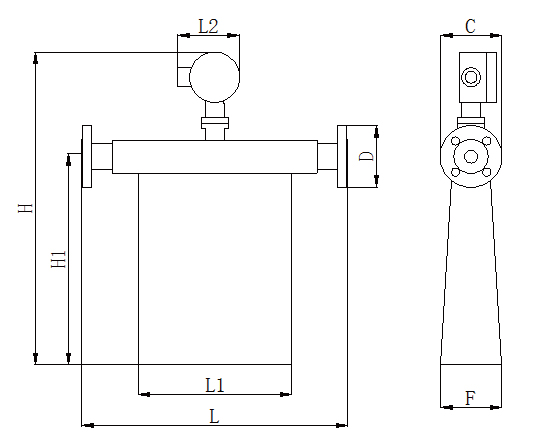

尺寸詳圖

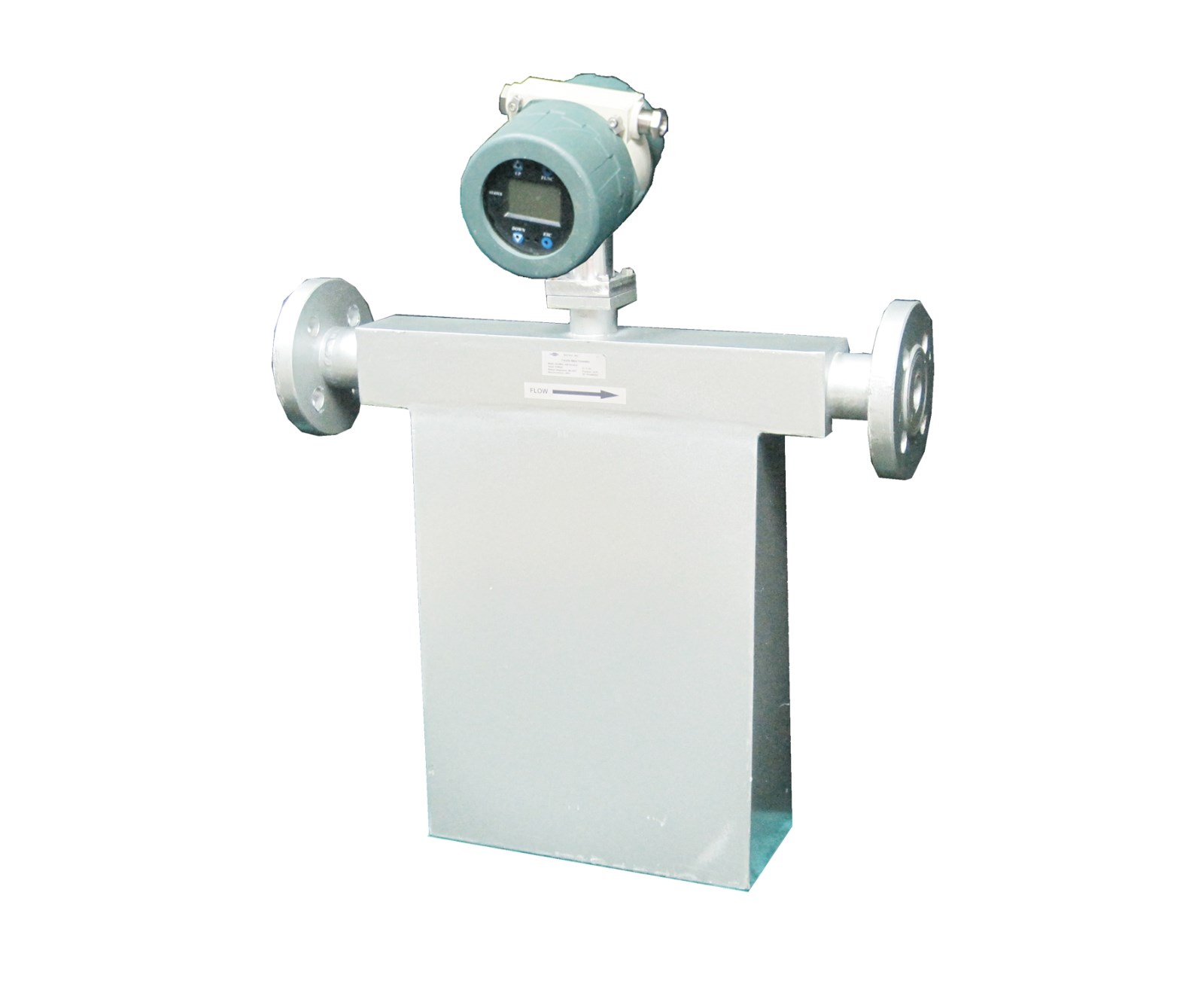

產品大圖

1

型號列表

參數表（選型時請參考本參數表，型號需滿足本表中的流量、耐壓、安裝方式等因通徑的限定）

訂貨選型

選型示例    2-D-I-EX-HT-CD1+CM2+HA

需指定如下所有參數，方可選型及訂貨：

● 流量范圍：小流量、正常流量、大流量

● 安裝方式：一體式或分體式

● 介質壓力：

● 介質溫度：

● 防爆情況：

● 輸出信號：4-20mA輸出是流量或密度或溫度

● 介質信息：介質名稱、酸堿度、粘度、密度、氣液固狀態

● 頻率輸出信號：0-20kHZ范圍內，需要指定一個輸出頻率值

● 測量管材質：標準材質為316L不銹鋼，其它材質可咨詢定制

● 過程接頭材質：標準為304不銹鋼，316L可選，其它需咨詢

● 過程連接方式：光管尺寸，或者卡套尺寸，或者法蘭規格

● 其它配件或要求：如高精度，第2路4-20mA輸出,HART協議等
