ALICAT 液體流量計 40系列

量程0.5 CCM - 10 LPM ，2%的精度，優于10 ms響應時間，實時完成多元液體流量測量

在液體流量測量應用中，40系列層流差壓原理液體流量計能同時對體積流量、管線壓力和管線溫度進行實時測量。標配累計功能，追蹤隨時間變化的累積總量。

應用及案例

●大學/研究所

●工藝制造

●食品分析

●分析性測試與計量

●醫療器械

產品特色技術指標機械性能通訊電源選項配件包裝清單機構認證尺寸詳圖尺寸壓損產品大圖型號列表宣傳彩頁

產品特色

● 確保精度。水流量測量具有NIST可溯源精度，50:1的測量范圍。其它可標定液體有甲醇、異丙醇、乙醇、氨、二甲基乙醚、戊烷、噻吩、標準異辛烷和庚烷等。

● 使用簡單。一旦您打開流量計，流量計便能顯示您所選工藝設備中的實時流量、壓力和溫度讀數。-如管路有氣體可能需執行排氣操作。

● 通訊連接。40系列液體流量計默認采用數字與模擬兩種通訊方式；數字通訊串口和Modbus RTU 通過RS232或RS485、 Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet，方便與您的數字工業或?qū)嶒?yàn)室網絡整合。

技術指標

介質種類	超純水(HPW)、高純水(HPW)、純水，反滲水和去離子水
其他介質種類	接液材質兼容的前提下，動力粘度0.1-3.0cP之間，例如乙醇、甲醇和丙酮等（需要定制校準）
量程	0-0.5 CCM至0- 10 LPM
體積流量精度（校準條件下清零后）	± 2%滿量程
重復 性	± 0.2%滿量程
溫度敏感性	體積流量零點漂移：0.02% 滿量程 / ℃ （從清零溫度開始）
溫度敏感性	體積流量量程漂移：0.02% 滿量程 / ℃ （從校準溫度開始）
測量范圍（量程比）	2 ~ 100% 滿量程
工作溫度	-10 ~ 60 ℃（環境和介質，介質須保持液態）
溫度精度	±0.75℃
壓力傳感器上限量程	100 PSIG（其他量程請咨詢）
壓力精度	±0.5%滿量程
累計流量精度	標準精度基礎額外增加0.5%讀數誤差
顯示響應時間（典型）	＜10 ms（與流量相關）
預熱時間	＜ 1 s

機械性能

下限操作壓力	進出口差壓須超過量程對應的壓降，詳情見下表
耐壓	靜壓：200PSIG 進出口差壓：75PSID
過程接口	NPT內螺紋（默認），詳細規格參考?jí)簱p表；其他接口形式請咨詢
安裝方向	位置不敏感
安裝固定孔	8-32UNC螺紋，數量和孔深與量程相關，具體請咨詢
防護等級	IP40（更高防護等級請咨詢）
接液材質	主體材質302，303，304，316LSS；密封材質FKM；

通訊電源

顯示屏	單色LCD顯示屏（帶背光），可選TFT多色顯示屏
顯示方式	同時顯示體積流量、溫度和壓力
數字輸出信號	RS232/RS485串口和Modbus RTU（默認）；可選Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet
模擬輸出信號	0-5Vdc（默認）；可選1-5Vdc，0-10Vdc或4-20mA
模擬信號刷新頻率	1000Hz
顯示刷新頻率	10Hz
數字信號刷新頻率	40Hz@19200BAUD
模擬信號精度	標準精度額外增加±0.1%滿量程誤差
電氣接口	DB9M(默認)，可選DB9、DB15、6針工業接口、8針M12、8針Mini-DIN等
供電電壓	9-28 Vdc （12-28 VDC用于4-20 mA或0-10VDC）
供電電流	40m A（4-20mA額外增加40mA）

選項配件

（需另行訂購）

● 過程端口接頭和過濾器

● 電源

● 通訊線纜和轉換線纜

● BB3和BB9多點式集線盒

● Flow VisionSC軟件

包裝清單

● 40系列液體流量計（電源需另行訂購）

● NIST可溯源校準證書

● 艾里卡特操作說明書

機構認證

尺寸詳圖


尺寸壓損

滿量程液體流量計	滿量程壓損，介質為25℃水，出口對大氣	外形尺寸	過程接口	重量
0.5 - 1 ccm	2.0	4.49 ''H ×2.38''W ×1.05''D	M5內螺紋（10-32兼容）（隨貨帶Buna-N面密封轉1/8''NPT內螺紋接頭）	0.8lb（約0.4kg）
2 - 500 ccm	2.0	4.66''H ×2.38''W ×1.05''D	1/8''NPT內螺紋	0.8lb（約0.4kg）
1 lpm	4.0	4.66''H ×2.38''W ×1.05''D	1/8''NPT內螺紋	0.8lb（約0.4kg）
2 lpm	4.0	4.74''H ×2.63''W ×1.05''D	1/4''NPT內螺紋	1.4lb（約0.6kg）
5 lpm	10.0	5.19''H ×4.00''W ×1.60''D	1/4''NPT內螺紋	2.4lb（約1.1kg）
10 lpm	20.0	5.19''H ×4.00''W ×1.60''D	1/4''NPT內螺紋	2.4lb（約1.1kg）

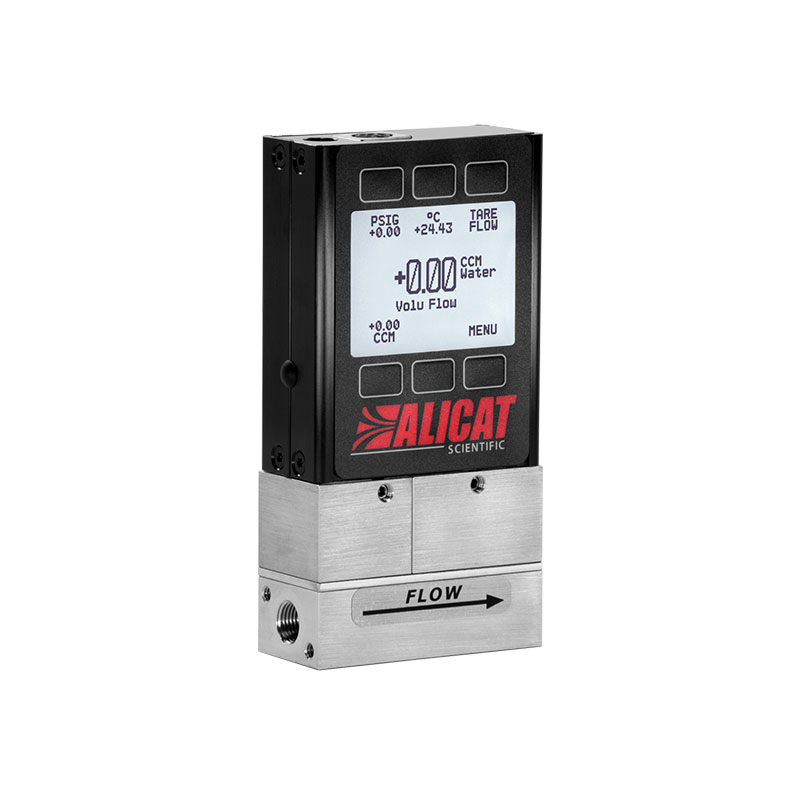

產品大圖


型號列表

見“尺寸壓損”。

宣傳彩頁

ALICAT 40系列25V1.pdf
