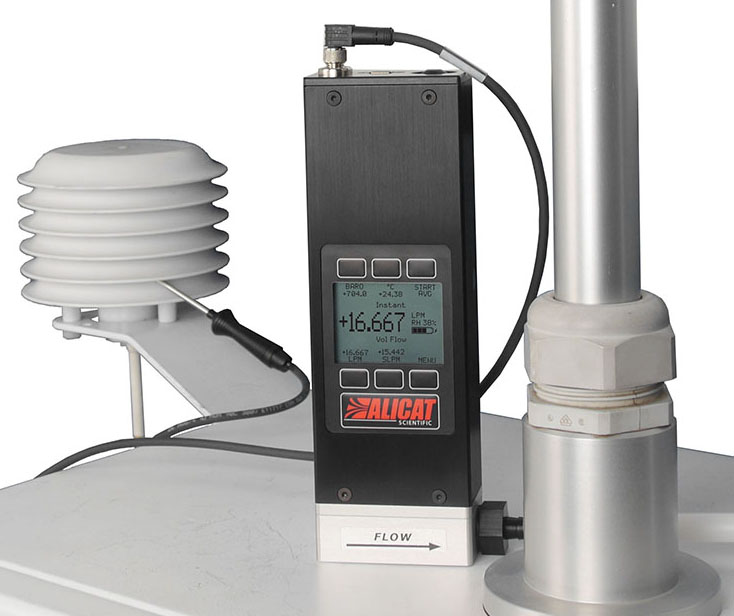

ALICAT 手持式大氣采樣流量校準儀 66系列

量程25S LPM，測量范圍0.5～100%滿量程，空氣標定，快0速響應，可讀取平均值或瞬時值，符合法規要求

美國ALICAT 66系列便攜式大氣采樣流量校準儀，采用內部補償型層流壓差技術，使得大流量范圍下氣體仍舊保持層流運動。內置濕度、大氣壓傳感器和外置溫度探頭對當前大氣壓和環境溫濕度進行精確測量，專門針對法規要求設計。本產品均具有NIST可溯源校準證書，可現場顯示當前大氣壓、溫度、濕度、體積流量和質量流量，主要用于大氣顆粒物校準儀采集器流量的定期校準，方便快捷。

應用及案例

● 大氣環境監測

產品特色技術指標便攜箱參數對比快速校準尺寸詳圖產品大圖氣體編碼訂貨選型宣傳彩頁

產品特色

● 精度準確，無地域限制

● 操作簡單，適用于所有大氣采樣儀

● 結構堅固，防護等級IP67

● 數字化產品

● 多參數顯示和輸出：溫度、濕度、壓力、流量等

● 測量范圍廣，0.5～100%滿量程

技術指標

介質要求空氣

量程 25.000 SLPM

測量范圍 0.5～100%滿量程

顯示屏帶背光單色LED顯示屏，

顯示方式同時顯示質量流量、體積流量、壓力（絕壓、表壓或大氣壓）、溫度、濕度

精度和重復性 ±1%讀數

大氣壓精度 ±1 mm Hg在475～825 mmHg（63.3～110 KPa）

典型顯示響應時間 255 ms（用戶可調）

典型預熱時間＜1s

工作溫度 -30 ～ 60℃（環境和氣體）

溫度探頭精度 ±0.2℃

充電溫度 0 ～ 45℃

工作濕度 0 ~ 95% RH，無冷凝

相對濕度精度 ±3.5% RH

ma x 工作壓力（靜壓） 80 PSIA

mi n 操作壓力（靜壓） 9.5 PSIA

ma x 工作差壓 10 PSID

壓力精度 ±0.1 PSIA

數字輸出信號 RS232（Alicat自有串口協議）

數據刷新頻率數字信號40 Hz@ 19200波特率

屏幕刷新頻率 10 Hz

無線通訊低功耗藍牙通訊（需要下載Alicat連接APP，手機兼容安卓或者蘋果系統）

電氣接口 micro-USB B

續航時間 18小時（不開藍牙或背光的正常耗電水平）

充電時間 3.5小時（使用2A USB充電器，設備關閉）

材質主體材質：鋁；密封圈：硅橡膠；傳感器材質請咨詢

過程接口 1/4" NPT內螺紋

安裝方向位置不敏感

安裝固定孔 8-32UNC螺紋，數量和孔深與量程相關，具體請咨詢

防護等級 IP67，防雨外殼；

便攜箱：防水型

便攜箱


① 66系列校準儀

② 塔式接頭（1/4"NPT，可與⑥連接）

③ 泄露測試接頭（用戶自己提供）

④ 外部溫度探頭（帶1.8米電纜）

⑤ 下部管接頭（1/4"NPT轉1.25"內徑適配器）

⑥ 硅膠管（長度1.5米，1/4"內徑 x 7/16"外徑）

⑦ 校驗證書

⑧ 電源和USB數據線

⑨ 上部管接頭（1/4"NPT轉1.25"外徑適配器）

參數對比

EPA標準

66系列性能指標

流量

精度

量程

±2%讀數

±1%讀數，NIST可溯源

0.125 ~ 25.000 LPM/ SLPM

大氣壓

精度

量程

±5 mm Hg

600 ~ 800 mm Hg

±1 mmHg，NIST可溯源

475 ~ 825mm Hg

溫度

精度

量程

±0.5 ℃

-30 ~ 45 ℃

±0.2 ℃（外置溫度探針）

-30 ~ 60 ℃

快速校準

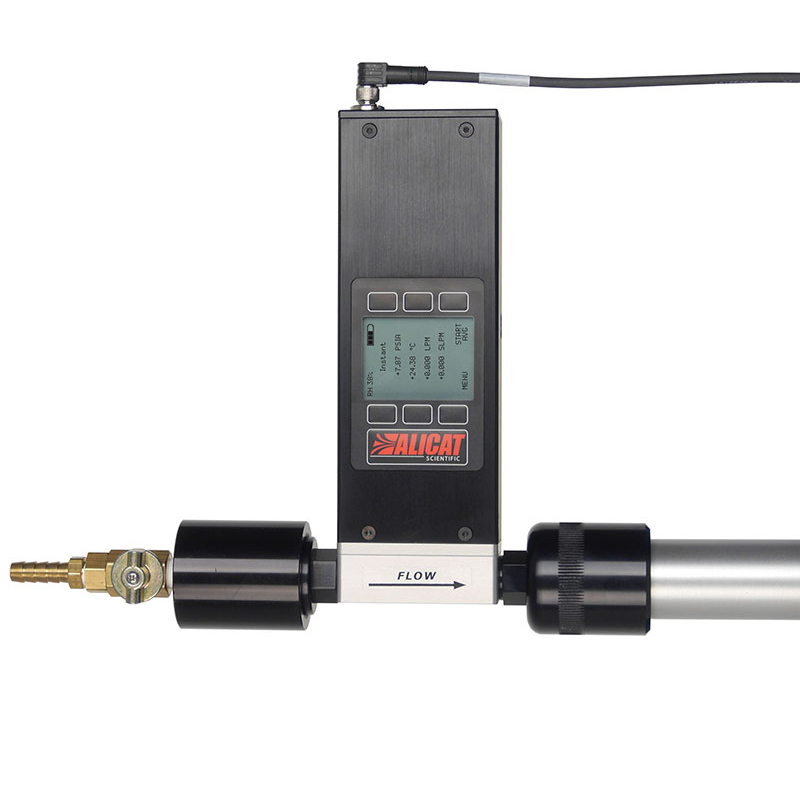

1.通過隨附適配接頭將66系列大氣采樣流量校準儀與顆粒物在線檢測儀相連;或通過隨附倒鉤接頭及硅軟管相連接。

2.一鍵開啟66系列，即可開始監測實時流量（實際流量與標準工況下的流量）、大氣壓力、溫度。

3.按START AVG（平均流量）開始測量每一個流量較準點，66系列大氣采樣流量校準儀將從每秒鐘1000次的測量中取流量平均值;重復該步驟標定下一個流量標定點。

4.采集實時與某段時間內的測量數據（通過USB數據線連接校準儀與電腦）。

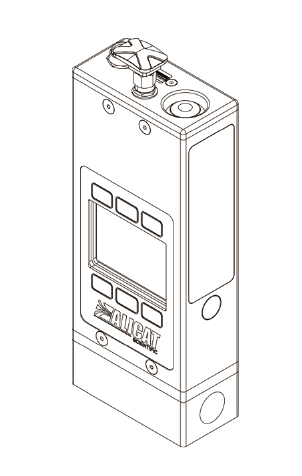

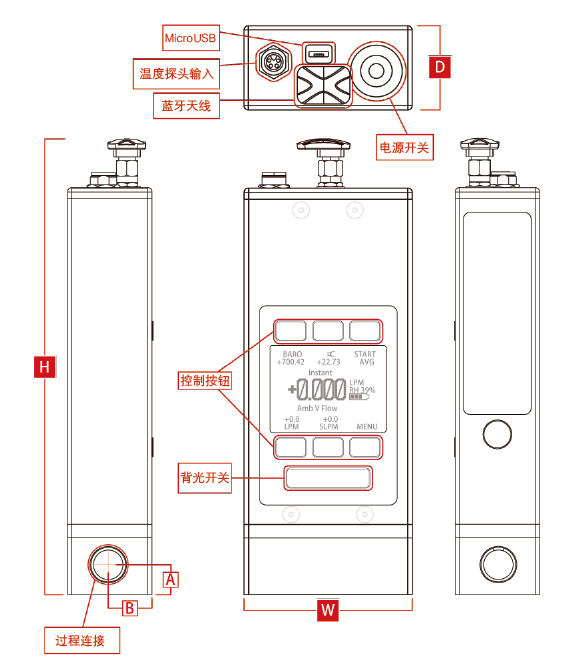

尺寸詳圖

滿量程范圍	滿量程時壓損	外觀尺寸	重量	連接接口	A	B
25 SLPM	0.16 PSID	6.049'' H ×2.500'' W ×1.250''D	≈ 1.0 lb	1/4''NPT內螺紋	0.450 in	0.642 in
25 SLPM	0.16 PSID	153.64 ×63.50 ×31.75 mm	≈0.5 kg	1/4''NPT內螺紋	11.43 mm	16.31 mm
