ALICAT 氣體質量流量控制器-雙向型 22S系列

美國ALICAT 22S系列雙向型質量流量控制器，采用內部補償型層流壓差技術，使得大流量范圍下氣體仍舊保持層流運動。內置的絕壓和溫度傳感器充分補償因壓力和溫度引起的體積流量與質量流量間的差異，并對用戶標準工況進行修正。22S系列雙向型質量流量控制器可通過定制化的高速比例調節閥，正向或反向精確測量與控制過程氣體的質量流量、體積流量和壓力。采用雙閥門設計模式，一臺閥門專門用于控制進氣、另一臺用于排氣，實現了僅用一臺設備便可同時控制開放式或密閉容器內上游、下游端流量，以及正壓、背壓，并可用于腐蝕性介質。

應用及案例

● 大學/研究所

● 環境監測

● 真空行業及鍍膜

● 工業爐窯

● 汽車制造

● 計量校準

● 過程工藝氣體測量

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表氣體編碼

產品特色

● 數字化產品

● 多參數顯示和輸出：溫度、壓力、流量等

● 多參數控制:體積流量、質量流量和壓力

● 可選高精度：優于0.5%

● 高量程比 100：1

● 響應時間快僅需100ms（可調）

● 內置128種常規以及腐蝕性氣體

● 可現場標定混合氣體（最多5種成分），并存儲20種混合氣

● 可適用于諸多腐蝕性氣體

技術指標

介質要求潔凈、干燥的氣體，腐蝕和非腐蝕性均可

介質種類內置了128種氣體，請參考背面氣體兼容表一臺設備內置所有氣體，用戶可現場選擇

量量程程從-0.5SCCM～0.5SCCM 到-5000SLPM～5000SLPM

量程比比 100：1

最大顯示流量 -100%FS～100%FS

顯示屏屏帶按鍵，標準為LCD顯示屏，可選TFT彩色顯示屏

顯示方式同時顯示質量流量、體積流量、壓力、溫度

精精度度 ± (0.8%RD+0.2%FS)，RD-讀數 FS-雙向滿量程

高精高度 ±(0.4%RD + 0.2%FS)，選配僅適用于量程為5SCCM-500SLPM的設備

重復復性 ± 0.2% FS

零點漂移&滿量程漂移：0.02% FS / ℃/ Atm

響應時間 100ms(可調) 預熱時間：<1s

標定工況 25℃ & 100kPa 絕壓、20℃ & 100kPa、絕壓0℃ & 100kPa 絕壓 (三種工況現場可切換)

工作溫度 -10 ～ +50 ℃

工作濕度 0-100%，無冷凝

標準最大工作壓力 1MPa 表壓

標準極限耐壓 1.2MPa 表壓

中壓選項 2MPa

數字輸入/輸出信號 RS232或RS485或Modbus或Profibus*

模擬輸入/輸出信號 0-5Vdc或1-5Vdc或0-10Vdc或4-20mA

可選第二路模擬輸出質量流量或體積流量或壓力或溫度

供電電壓 7-30 Vdc (如選4-20 mA輸出，須為15-30 Vdc)

供電電流 250mA ～ 750mA

電氣接口 8針Mini-DIN或DB9或DB15或6針工業接頭

材材質質 316L不銹鋼、303不銹鋼, 430FRSS, FFKM (Kalrez)

可根據特殊氣體選用Viton, EPDM, Buna, Neoprene

安裝方式對位置無要求

防護等級 IP40

* 如選Profibus，則無模擬信號，無顯示，其供電電壓及供電電流需咨詢我們

選項配件

安裝手冊

機構認證

尺寸詳圖

產品大圖

型號列表

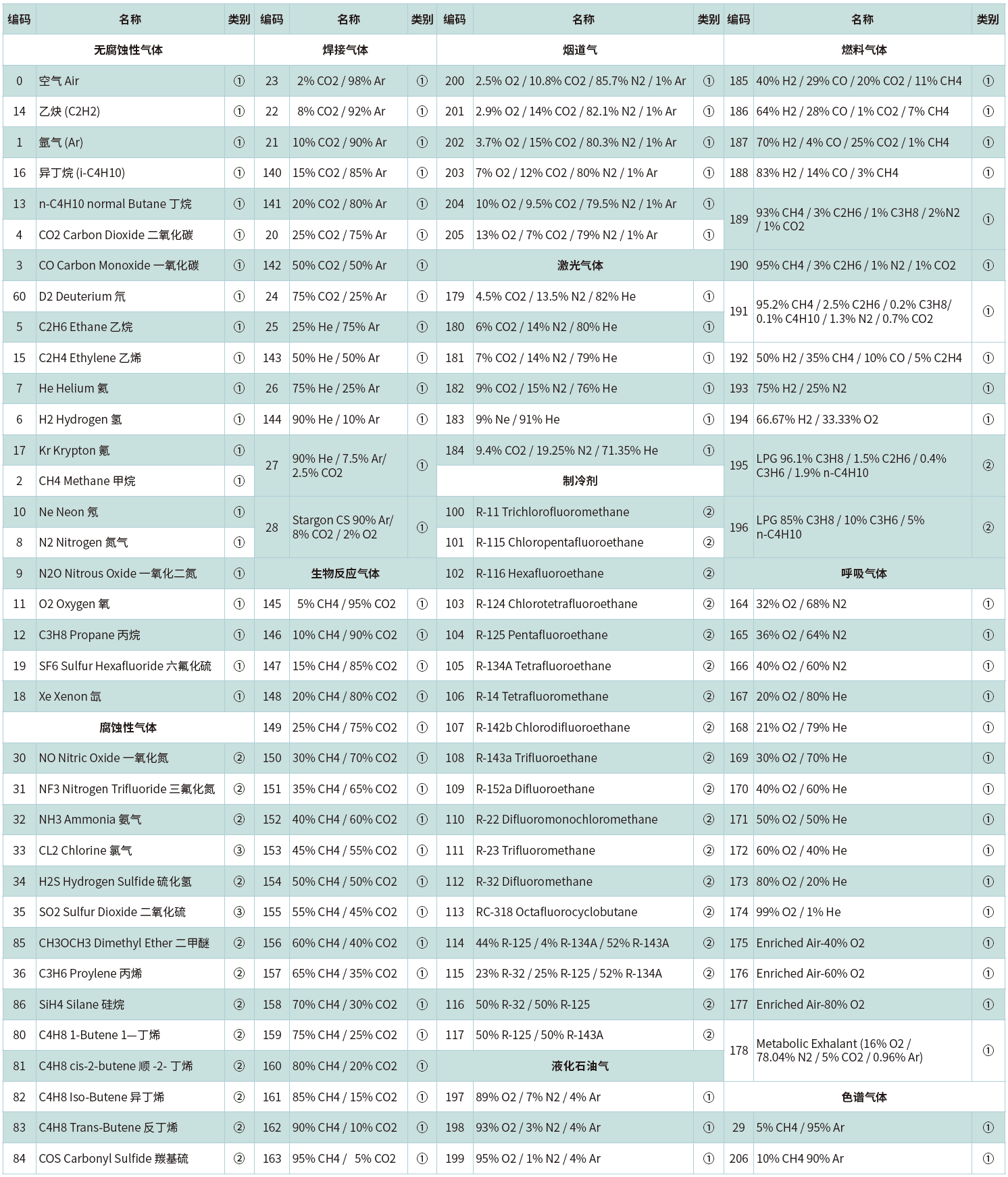

氣體編碼


* 混合氣體編碼為“800”，選項中須有具體混合氣體比例說明。

* 對于液體流量計和控制器，液體指純水，液體編碼為“900”。

* ALICAT非抗腐蝕流量計/控制器產品，可支持①類氣體。

* ALICAT抗腐蝕流量控制器產品，可支持①、②類氣體。

* ALICAT抗腐蝕流量計產品，可支持①、②、③類氣體。

* 未在表中列出的氣體，也可能被測控，具體請咨詢我們。
