美國ALICAT 絕壓和表壓壓力傳感器 30系列

測量范圍廣，實時數字化絕壓、差壓、表壓監測

30系列壓力計測量過程系統內任意點氣體或液體的絕壓（真空）或表壓（本地大氣壓）。這種在線設計允許量化流動過程的壓力，且無需將系統端部封閉。
30系列壓力計還可以測量過程系統內任意兩點之間的差壓。兩個過程端口分別連接至差壓計的相對兩側；正數讀數表示左側（上游）過程端口壓力較高，負數讀數表示右側（下游）端口壓力較高。若您打開下游端口，使其面向大氣環境，則這款產品還可用做表壓測量。

應用及案例

● 氣體分析
● 過濾器通過特性
● 真空鍍膜及過程控制

產品特色性能指標機械性能通訊電源選項配件包裝清單機構認證尺寸詳圖尺寸壓損產品大圖型號列表氣體編碼宣傳彩頁

產品特色

●快速、準確。30系列壓力計以NIST可溯源精度測量壓力，且響應時間僅10ms。

●使用簡單。一旦您打開壓力計，壓力計便能顯示您所選工藝設備中的實時壓力讀數。

●連接。30系列壓力計默認采用數字與模擬兩種通訊方式；數字通訊串口和Modbus RTU 通過RS232或RS485、 Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet，方便與您的數字工業或?qū)嶒炇揖W(wǎng)絡整合。

性能指標

量程	絕壓：15-3000PSIA 表壓：0.07-3000PSIG 差壓：0.07-500PSID
精度	± 0.25%滿量程（量程＜0.07PSI需咨詢廠家）
高精度	± 0.125%滿量程（量程＜0.07PSI需咨詢廠家）
重復 性	± 0.08%滿量程
溫度敏感性	零點漂移：0.02%滿量程/℃（從清零溫度開始）量程漂移：0.02%滿量程/℃（從校準溫度開始）
測量范圍（量程比）	0.01% ~ 100% 滿量程
操作溫度	-10 ~ 60 ℃（環境和介質）
顯示響應時間（典型）	＜10ms
預熱時間	< 1 s

機械性能

兼容氣體	兼容所有非腐蝕性氣體；選擇不銹鋼傳感器，可兼容所有非腐蝕性氣體和液體，部分腐蝕性氣體，具體請咨詢
傳感器極限壓力	0.07-100psi:3 × 滿量程 500-3000psi:1.5×滿量程
最大靜壓（僅限壓差控制器）	≤100PSID：200 psig 500PSID：750 psig
安裝方向	位置不敏感
安裝固定孔	2×8-32UNC螺紋，孔深0.35”
防護等級	IP40（更高防護等級請咨詢）
工作濕度	0-95%RH，無冷凝
接液材質	請咨詢工廠

通訊電源

顯示屏	標準為單色LCD顯示屏（帶背光）；可選TFT彩色顯示屏
數字輸出信號	RS232串口和Modbus RTU（默認）；可選RS485 串口和Modbus RTU、Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet
模擬輸出信號	0 - 5 VDC（默認）、可選1 - 5 VDC、0 - 10 VDC、4 - 20 mA
模擬信號刷新頻率	1000Hz
顯示刷新頻率	10Hz
數字信號刷新頻率	40Hz@19200BAUD
模擬信號精度	標準精度額外增加±0.1%滿量程誤差
電氣接口	DB9M(默認)，可選DB9、DB15、6針工業接口、8針M12、8針Mini-DIN等
供電電壓	9 - 28 Vdc (0-10Vdc和4-20mA模擬輸出須12-28Vdc）
供電電流	40m A（對于4-20mA模擬輸出，額外增加40 mA）

選項配件

（需另行訂購）

● 過程端口接頭和過濾器

● 電源

● 通訊線纜和轉換線纜

● BB3和BB9多點式集線盒

● Flow Vision軟件

包裝清單

30系列絕壓和表壓壓力傳感器（電源需另行訂購）

NIST可溯源校準證書

艾里卡特操作說明書

機構認證

尺寸詳圖


尺寸壓損

尺寸¹	4.06”H×2.38”W×1.05”D
重量¹	約1.0lb（0.5kg）
過程接口	1/8" NPT內螺紋，其他接口類型和規格請咨詢
注1、差壓量程產品高度(H)增加0.5”,重量增加約0.15lb（70g）

產品大圖

P-1PSID-D_P10-A030_WEB 拷貝.png

型號列表

艾里卡特30系列壓力傳感器適用于非腐蝕性氣體（可選30S系列抗腐蝕型）。

差壓	絕壓	表壓
2 INH₂OD	15 PSIA	2 INH₂OG
1 PSID	30 PSIA	1 PSIG
5 PSID	100 PSIA	5 PSIG
15 PSID	500 PSIA	15 PSIG
30 PSID	1000 PSIA	30 PSIG
100 PSID	1500 PSIA	100 PSIG
	2000 PSIA	500 PSIG
	3000 PSIA	1000 PSIG
		1500 PSIG
		2000 PSIG
		3000 PSIG

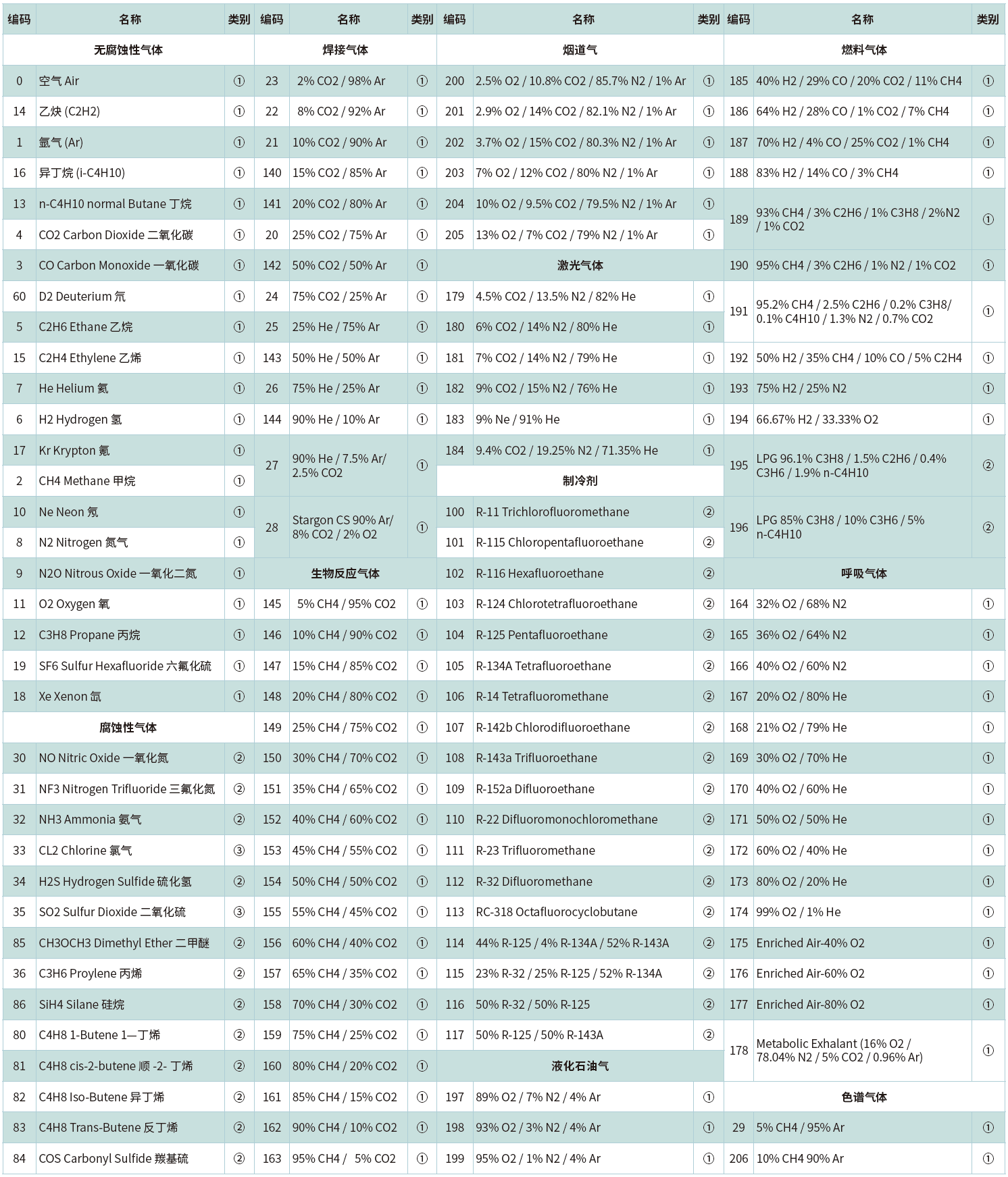

氣體編碼


宣傳彩頁

ALICAT 30系列25V1.pdf
