隨時實現快速壓力控制響應，包括真空和背壓。
在實現大流量的工藝介質的壓力控制時，36系列壓力控制器（帶遠程取壓功能）可以測量系統內任一點的絕壓或表壓，并通過控制另一個不同點的流量，確保系統壓力保持在目標值。采用物理方式將壓力傳感器與閥門、流道相互隔離，這樣，您可將壓力準確控制在您需要的值。因此，您可對難以安裝整套壓力控制器的區域進行壓力控制，這將減少大流量應用中因流量導致壓力變化而產生的影響。我們將根據您提供的應用參數為您定制閥門和PID調節功能，確保您的控制器能實現快速、穩定的控制。?
應用及案例
● 氣體分析
● 過濾器通過特性
● 真空鍍膜及過程控制
產品特色
● 大孔徑閥門的配置，對于客戶的大流量工藝條件，依然可以確保設備快速地達到壓力設定值，且具有NIST可溯源精度。
● 通訊連接。36系列單閥壓力控制器默認采用數字與模擬兩種通訊方式；數字通訊串口和Modbus RTU 通過RS232或RS485、 Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet，方便與您的數字工業或實驗室網絡整合。
● 背壓控制選項。36系列單閥壓力控制器下游閥門的選項，可使您的艾里卡特產品成為背壓控制器。該選項與絕壓壓力傳感器配合時尤其能取得事半功倍的效果，無論大氣壓如何變化，均可將您的過程系統保持在一定的準確壓力。
量程 | 絕壓：15-500PSIA 表壓：0.07-500PSIG 差壓：0.07-500PSID |
精 度 | ± 0.25%滿量程（量程＜0.07PSI需咨詢廠家） |
高 精 度 | ± 0.125%滿量程 （量程＜0.07PSI需咨詢廠家） |
重 復 性 | ± 0.08%滿量程 |
溫度敏感性 | 零點漂移：0.02%滿量程/℃（從清零溫度開始） 量程漂移：0.02%滿量程/℃（從校準溫度開始） |
穩態控制范圍（量程比） | 0.01% ~ 100% 滿量程 |
操作溫度 | -10 ~ 60 ℃（環境和介質）（可選高溫選項，介質100℃，環境85℃） |
閥門響應時間（T63） | ＜30ms，與流量和閥門規格有關，用戶可調 |
閥門類型 | 常閉 |
顯示響應時間（典型） | ＜10ms |
預熱時間 | < 1 s |
兼容氣體 | 兼容所有非腐蝕性氣體；選擇不銹鋼傳感器，可兼容所有非腐蝕性氣體和液體，部分腐蝕性氣體，具體請咨詢 |
傳感器極限壓力 | 0.07-100psi:3 × 滿量程 500psi:1.5×滿量程 |
最大靜壓（僅限壓差控制器） | ≤100PSID：200 psig 500PSID：750 psig |
安裝方向 | 配置R閥門需閥體垂直向上安裝，其他閥門無要求 |
安裝固定孔 | 4×8-32UNC螺紋，孔深0.25" |
防護等級 | IP40（更高防護等級請咨詢） |
工作濕度 | 0-95%RH，無冷凝 |
接液材質 | 請咨詢工廠 |
顯示屏 | 標準為單色LCD顯示屏（帶背光）；可選TFT彩色顯示屏 |
數字信號 | RS232/RS485串口和Modbus RTU（默認）；可選Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet |
模擬信號 | 0 - 5 VDC（默認）、可選1 - 5 VDC、0 - 10 VDC、4 - 20 mA |
模擬信號刷新頻率 | 1000Hz |
顯示刷新頻率 | 10Hz |
數字信號刷新頻率 | 40Hz@19200BAUD |
模擬信號精度 | 標準精度額外增加±0.1%滿量程誤差 |
電氣接口 | DB9M(默認)，可選DB9、DB15、6針工業接口、8針M12、8針Mini-DIN等 |
供電電壓 | 12-24 Vdc |
供電電流 | 0.25-1 A（對于4-20mA模擬輸出，額外增加40 mA） |
尺 寸1 | 5.44" H × 2.90" W × 3.30" D |
重 量1 | 約9.0lb（4.1kg） |
過程接口1 | 3/4" NPT內螺紋，其他接口類型和規格請咨詢 |
遠程傳感器接口 | 1/8" NPT內螺紋，其他接口類型和規格請咨詢 |
注1、默認閥門為R閥門，如配置其他類型閥門，請索要具體圖紙查看尺寸和重量； | |

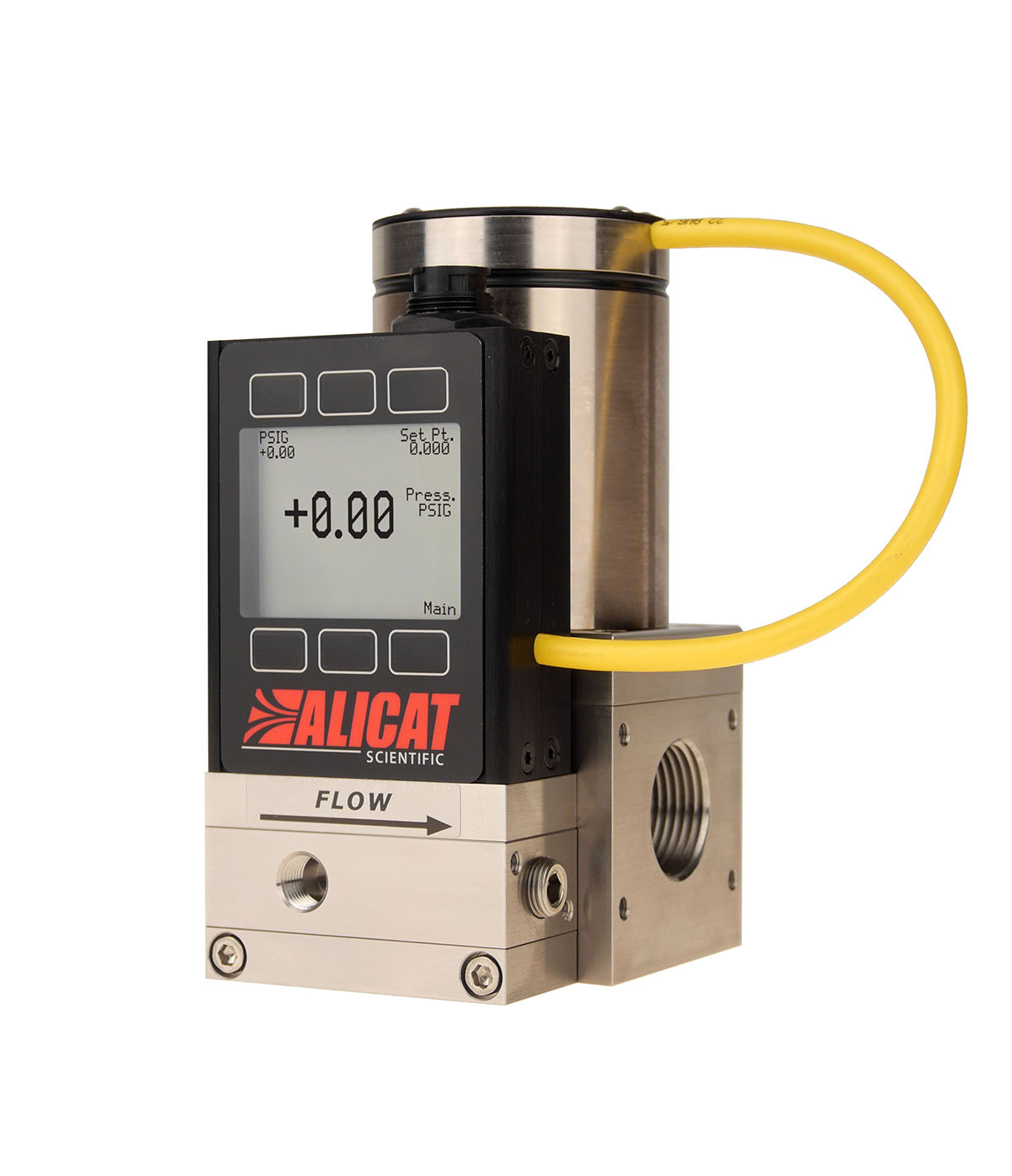

艾里卡特36系列絕壓和表壓壓力控制器采用幾乎無摩擦的Rolamite閥門，可選用各種孔徑，實現對較大流量的控制，適用于非腐蝕性氣體。
差壓 | 絕壓 | 表壓 |
2 INH2OD | 10 TORRA（真空） | 2 INH2OG |
1 PSID | 100 TORRA（真空） | 1 PSIG |
5 PSID | 15 PSIA | 5 PSIG |
15 PSID | 30 PSIA | 15 PSIG |
30 PSID | 100 PSIA | 30 PSIG |
100 PSID | 500 PSIA | 100 PSIG |
500 PSIG |
