美國ALICAT 抗腐蝕型壓力計 30S系列

測量范圍廣，實時數字化絕壓、差壓、表壓監測

兼容某些腐蝕性氣體，Alicat的30S系列壓力計能準確快速地測量絕壓或表壓，以及工藝氣體和液體的表壓。

應用及案例

● 氣體分析

● 過濾器通過特性

● 真空鍍膜及過程控制

產品特色性能指標操作條件通訊電源選項配件包裝清單尺寸詳圖尺寸連接產品大圖量程列表宣傳彩頁

產品特色

● 快速、準確。30S系列壓力傳感器以NIST可溯源精度測量壓力，且響應時間僅10ms。

● 使用簡單。一旦您打開壓力計，壓力計便能顯示您所選工藝設備中的實時壓力讀數。

● 連接。30S系列壓力傳感器默認采用數字與模擬兩種通訊方式；訂購時，可選擇以太網/IP、EtherCAT、DeviceNet、Profibus或Modbus（RTU和TCP/IP）通訊，方便與您的數字工業或?qū)嶒炇揖W(wǎng)絡整合。

性能指標

量程	絕壓：15 - 3000 PSIA
	表壓：0.07 - 3000 PSIG
	差壓：0.07 - 500 PSID
滿量程壓力標準精度	± 0.25%滿量程（量程＜0.07 PSI，精度需咨詢廠家）
滿量程壓力高精度選項	± 0.125%滿量程（量程＜0.07 PSI需咨詢廠家）
重復性	± 0.08%滿量程
零點漂移&滿量程漂移	0.02%滿量程/℃（從校準溫度開始）
測量范圍	0.5% ~ 100% 滿量程
傳感器極限壓力	0.07 - 100psi：3 × 滿量程
傳感器極限壓力	500 - 3000psi：1.5×滿量程
顯示響應時間	＜10 ms
預熱時間	＜ 1 s

操作條件

兼容介質	兼容所有非腐蝕性氣體¹
工作溫度	-10 ~ 60 ℃
最大靜態壓力（僅限壓差控制器）	≤100PSID：200 psig
最大靜態壓力（僅限壓差控制器）	500PSID：750 psig
安裝敏感性	無
防護等級	IP40
接液材質	0.07 - 100psi：302、303、304不銹鋼，F(xiàn)KM、陶瓷、玻璃、金、環氧樹脂、硅橡膠、聚酰胺、硅 500 - 3000psi：302、303、304、316L不銹鋼、FKM
注1、除所有非腐蝕性氣體外，30S壓力傳感器還配置為使用以下腐蝕性氣體： NH4、CL2、H2S、NO、NO2、NF3、C3H6、SO2。以下氣體可根據要求提供：制冷劑氣體100%（制冷劑氣體需要定制密封，請來電咨詢。）如果您的申請需要其他氣體或氣體混合物，請來電咨詢。如需與水或其他液體一起使用，請來電咨詢。

通訊電源

帶背光燈按鍵的單色LCD 或彩色TFT顯示器	顯示壓力
數字輸出信號	RS-232、RS-485、DeviceNet、EtherCAT、EtherNet/IP、Modbus RTU、Modbus TCP/IP、PROFIBUS
模擬輸出信號選項	0 - 5 VDC、1 - 5 VDC、0 - 10 VDC、4 - 20 mA
模擬信號刷新頻率	1000Hz
顯示刷新頻率	1000Hz
數字信號刷新頻率	40Hz@19200BAUD
模擬信號精度	標準精度額外增加±0.1%滿量程誤差
電氣接口	DB9M，可選DB15、6針鎖定、8針圓形DIN、 8針M12等
供電電壓	9-28 VDC （12-30 VDC用于4-20 mA或0-10VDC輸出）
供電電流	40 mA（+40 mA，對于4-20 mA）

選項配件

（需另行訂購）

● 過程端口接頭和過濾器

● 電源

● 通訊線纜和轉換線纜

● BB3和BB9多點式集線盒

● Flow Vision軟件

包裝清單

30S系列壓力計（電源需另行訂購）

NIST可溯源校準證書

艾里卡特操作說明書

尺寸詳圖


尺寸連接

機械尺寸4.1" H ×2.4" W × 1.1" D

過程連接¹1/8" NPT內螺紋

注1、與Swagelok?管、Parker?、表面密封、快接接頭和卡套轉接頭相兼容，也可根據要求連接VCR和SAE。

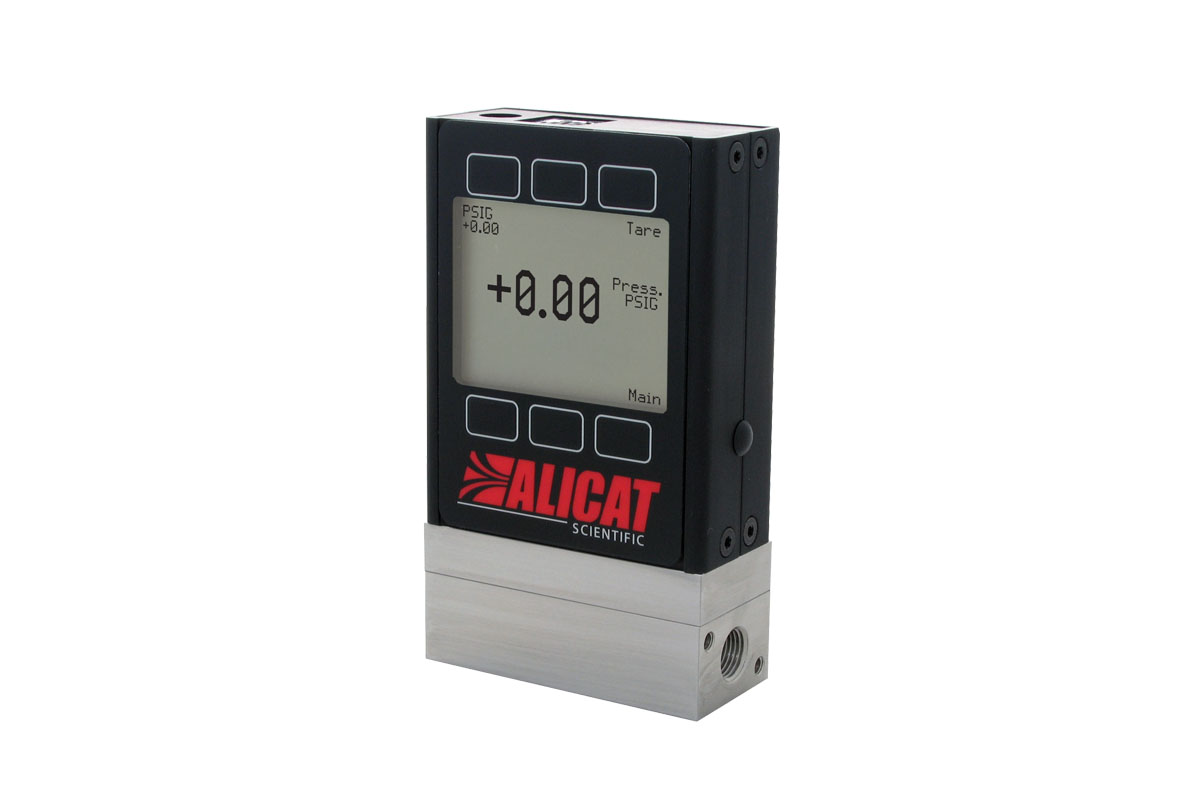

產品大圖


量程列表

艾里卡特30S系列壓力傳感器適用于液體和腐蝕性氣體。

絕壓	表壓	差壓
30S-30 PSIA-D	30S -5 PSIG-D	30S-5 PSID-D
30S-100 PSIA-D	30S -15 PSIG-D	30S-30 PSID-D
30S-500 PSIA-D	30S -30 PSIG-D	30S-100 PSID-D
30S-1000 PSIA-D	30S -100 PSIG-D
30S-1500 PSIA-D	30S -500 PSIG-D
30S-2000 PSIA-D	30S -1000 PSIG-D
30S-3000 PSIA-D	30S -1500 PSIG-D
	30S -2000 PSIG-D
	30S -3000 PSIG-D

宣傳彩頁

ALICAT 30S系列25V1.pdf
