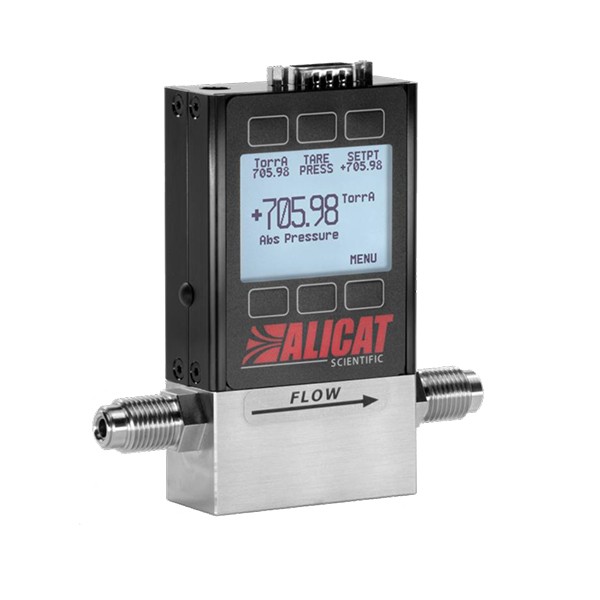

ALICAT CVD行業專用真空控制器 53系列

快速響應的真空控制。

在流動氣體專用真空控制器中，53系列真空控制器可快速達到真空設定值并保持該設定值，即使遇到不穩定的供給壓力或者不斷變化的溫度，亦如此。我們將利用您提供的參數為您定制閥門和 PID 調節功能，確保您的真空控制器能實現快速、穩定的控制。

應用及案例

●人造鉆石MPCVD設備

●半導體各種CVD鍍膜設備

產品特色技術指標尺寸連接尺寸詳圖宣傳彩頁

產品特色

● 快速、準確的閥門和PID控制算法確保在數毫秒內極其快速地達到真空設定值，且具有NIST可溯源精度。

● 默認背壓控制選項。53系列真空控制器下游閥門的選項，可使您的真空產品成為背壓控制器。該選項與絕壓壓力傳感器配合時尤其能取得事半功倍的效果，后端真空泵如何變化，均可將您的過程系統保持在一定的準確真空度。

● 針對CVD行業特殊設計的結構，VCR 接頭與底座一體式加工，結構更加緊湊，泄漏率可達10^-9 atm·cc/sec He，更好的滿足客戶需求。

技術指標

性能

滿量程	300-1000mbarA(該范圍內任意標定)
精度	± 0.25%滿量程
高精度	± 0.125%滿量程
重復 性	± 0.08%滿量程
零點&滿量程溫度漂移	0.02%滿量程/℃（從校準溫度開始）
量程可控比（穩態）	0.5% ~ 100% 滿量程
控制響應時間	優于30 ms（與流量和閥門尺寸有關，用戶可調）
顯示響應時間	＜10ms
閥門功能	常閉型
工作濕度	0-95%，無冷凝
泄漏率（外漏）	10-9 atm·cc/sec He
預熱時間	< 1 s

操作條件

兼容氣體	兼容所有非腐蝕性氣體
工作溫度	-10 ~ 60 ℃（可選高溫選項）
傳感器極限壓力	3 × 滿量程
位置敏感性	無
閥門狀態	常閉
防護等級	IP40
接液材質	302,303,304，430FR不銹鋼，F(xiàn)KM（默認，可選EPDM或FFKM），陶瓷，玻璃，金，銅，環氧樹脂，硅橡膠，聚酰胺，硅，玻璃增強聚苯硫醚

通訊/電源

帶背光燈按鍵，單色 LCD或彩色TFT顯示器	顯示壓力和設定點
數字通信選項	默認RS – 232/ Modbus RTU；可選RS – 485/Modbus RTU、DeviceNet、EtherCAT、EtherNet/IP、Modbus TCP/IP、PROFIBUS等
模擬信號選項	默認0 - 5 VDC；可選4-20mA、1 - 5 VDC、0 - 10 VDC
模擬信號刷新頻率	1000Hz
顯示刷新頻率	10Hz
數字信號刷新頻率	40Hz@19200BAUD
模擬信號精度	標準精度額外增加±0.1%滿量程誤差
電氣接口	默認DB9M；可選 DB15、6針鎖定、8針mini-DIN、M12等
供電電壓	12 - 24 VDC
供電電流	250m A（+40mA,對于4-20mA）

尺寸連接

尺寸1	112.51 H ×112.85 W × 26.67 D
連接2	1/4" VCRM
注1、默認閥門為PCV閥門，其他閥門尺寸見具體圖紙；

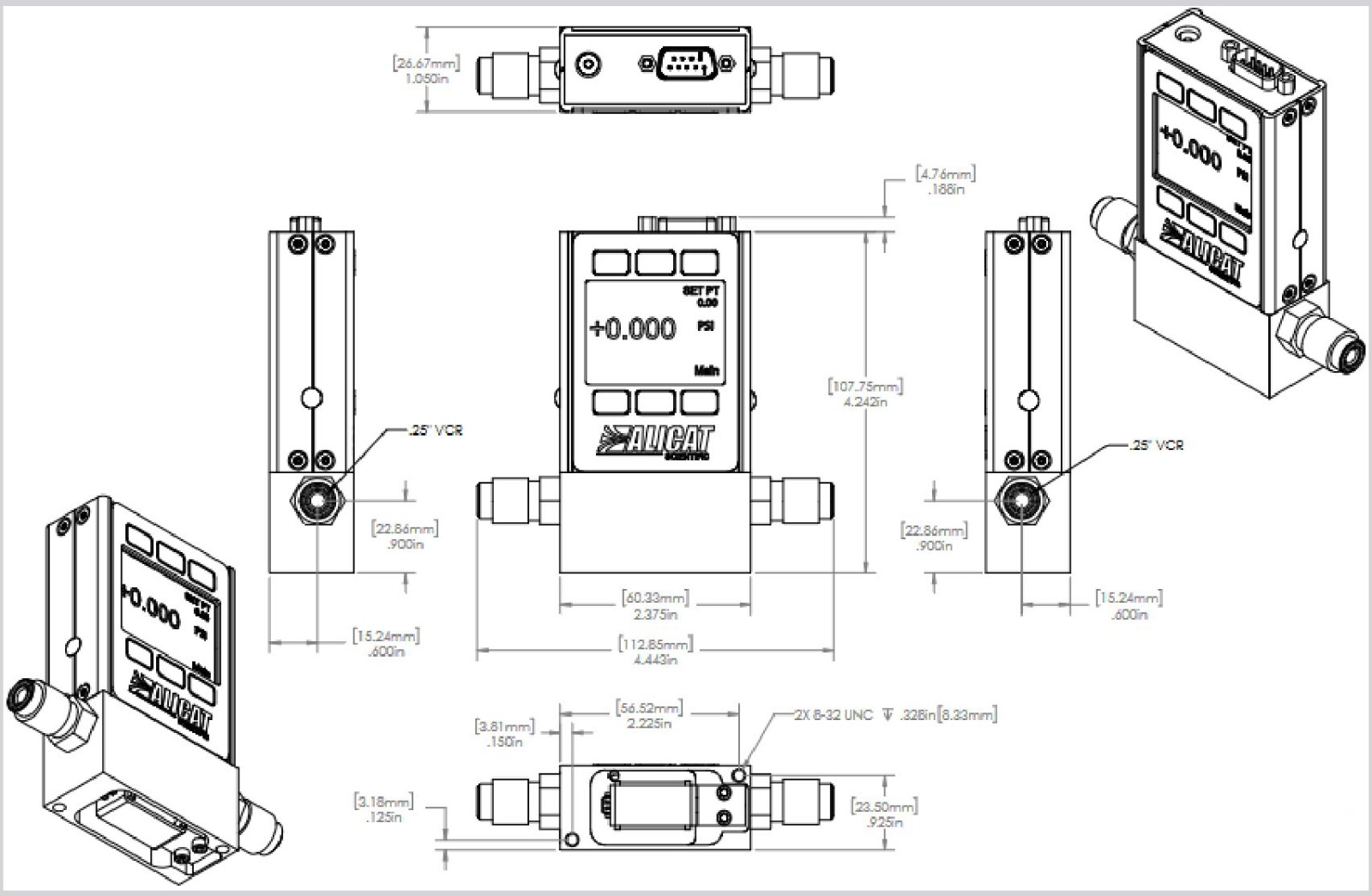

尺寸詳圖
