BESTACE 熱式氣體質量流量計TFM系列

量程0.08-120Nm/s,對震動和壓力變化不敏感，1秒的響應時間，性價比高

BESTACE TFM系列熱式氣體質量流量計，采用熱擴散原理，通過計算熱源的熱量損失來測量出流經的氣體分子數量，從而得到質量流量，且無需溫壓補償。
整個產品在出廠前在可靠性、重復性、精確性方面均經過了嚴格的檢測，TFM系列氣體質量流量計的量程，采用了速度的表示方法，因此能夠更多的適應不同工況。
此外，TFM系列氣體質量流量計具有一體式和插入式兩種結構。材質上具有316不銹鋼、HC、鉭合金等多種選擇，廣泛應用于石油化工、醫療、熱電廠、環保等行業。

應用及案例

化工
石油
冶金
食品
電力
塑料

產品特色技術指標尺寸詳圖產品大圖尺寸流量訂貨選型宣傳彩頁

產品特色

對壓力、震動不敏感
優于1秒的快速響應
可測大管徑、小流量
高精度與穩定性
多種材質可選
壓損低

技術指標

量程 0.08-120Nm/s

介質 潔凈、干燥氣體（乙炔除外）

精度 ±1%FS

線性度 ±0.5%FS

重復 性優于0.2%滿量程

環境溫度 -20℃-45℃

介質溫度常溫型：-10-200℃

高溫型：-10-350℃

公稱通徑 DN10-DN2000（一體式）

DN50-DN4000（插入式）

耐壓 1.6MPa（一體式）

2.5MPa（插入式）

量程比 100:1

響應時間 1秒

輸出信號 4-20mA

RS485（標準Modbus-RTU通訊協議）

Hart協議

探桿直徑 19mm

供電電源 24VDC或220VAC≤18W

電氣接口 M20×1.5

安裝方式一體式：法蘭連接（不含配對法蘭）

插入式：提供安裝套件（含鎖緊球閥、焊接底座）

防護等級 IP65

管道材質 碳鋼、不銹鋼、塑料等

顯示 4行漢字液晶顯示

顯示單位 Nm3/h、Nm3/min、L/h、L/min、t/h、t/min、Kg/h、

Kg/min、Nm/s等

顯示內容質量流量、標況體積流量、累計流量、介質溫度、

標準流速等

傳感器材質 不銹鋼、碳鋼

防爆等級 ExdIICT6

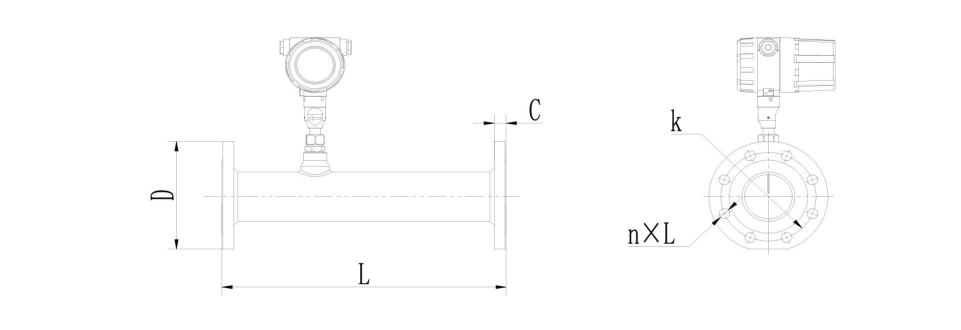

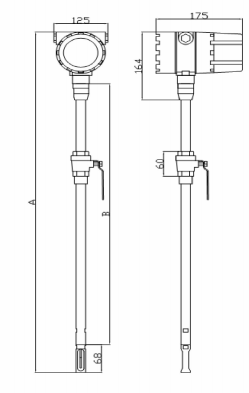

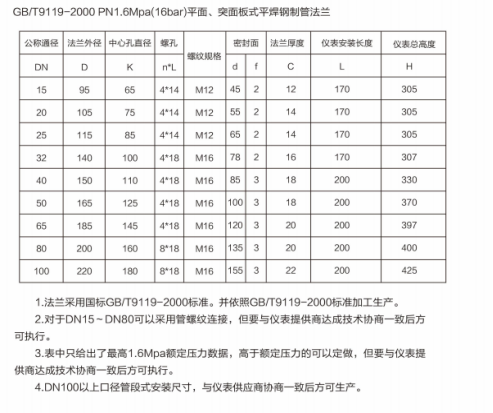

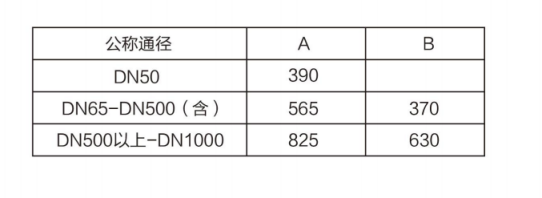

尺寸詳圖

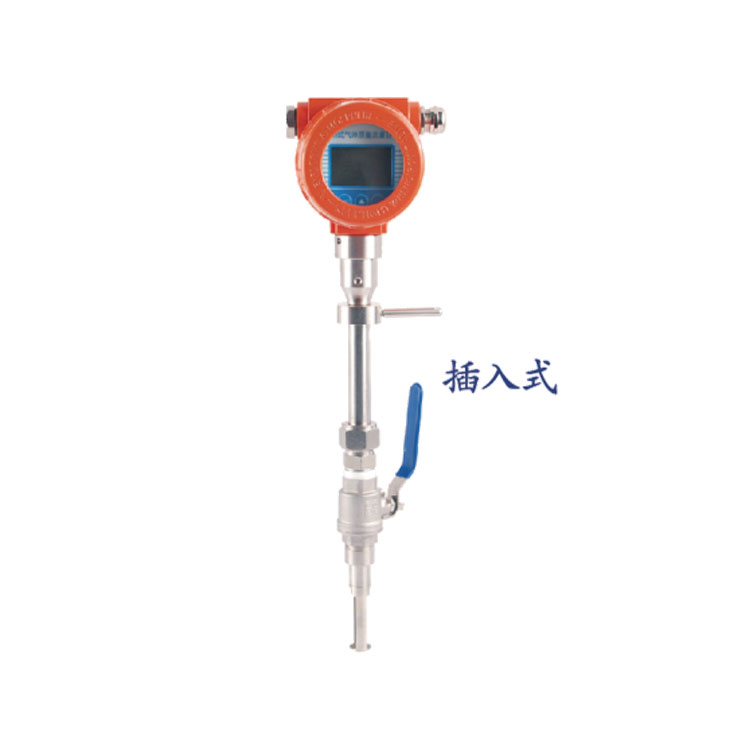

產品大圖

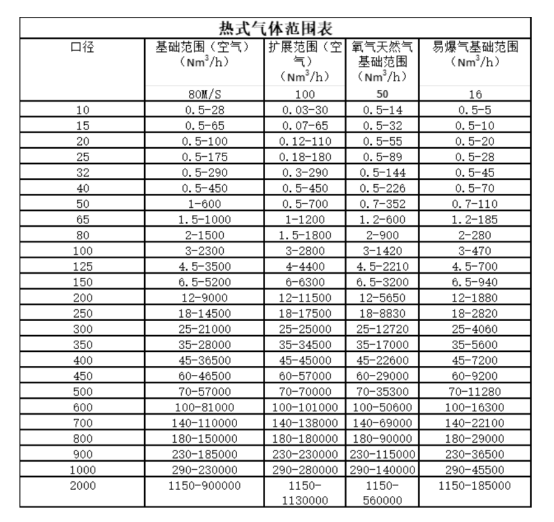

尺寸流量

訂貨選型

序號	代碼	參數
1	型號 TFM系列	其中“TFM”為產品型號系列，代表熱式氣體質量流量計
2	安裝形式	-1:一體式（最小圓形管道通徑為DN10，最大DN2000） -2:插入式（最小管道通徑為DN50,最大DN4000）
3	材質 （探桿、管道、傳感器）	-304：304不銹鋼 -316：316不銹鋼 -HC：哈C合金 -TN：鉭合金
4	介質	-Air：空氣氣體中文名稱: 其它氣體
5	管道樣式及尺寸	〖R+數字〗圓形管道+管道通徑〖S+數字×數字〗方形管道+長×寬插入長度（僅-2插入式需填此項，-1一體式請?zhí)^此項）〖數字+mm〗如選擇-2插入式，請標準插入長度，標配為500mm(一般大口徑、長直管段，插入1/4處；小口徑、短直管段，插入中心處）
6	量程	數字+單位，例如100m3/h
7	特殊涂層	-N：無涂層 -P：防掛料涂層 -CP：防腐蝕、防掛料涂層
8	輸出信號	-24： 4-20mA -485：RS485（標準Modbus-RTU通訊協議） -Hart:Hart協議
9	防爆	-E1：無防爆 -E2: 隔爆型(ExdIICT6)
10	選項	-A1：1個報警點 -A2: 2個報警點 -AC: 220VAC供電 -HT：高溫選項（-10-350℃）

宣傳彩頁

BESTACE TFM系列熱式氣體質量流量計25V1.pdf
