BESTACE 不銹鋼壓力表PG1A系列

量程從-0.1MPa-0到0-250MPa,精度±1.6%FS，不銹鋼殼體，堅固耐用，多種螺紋規格可選

Bestace PG1A系列不銹鋼壓力表是利用彈簧受壓后的彈性變形，對壓力進行測量。當管道內壓力作用于彈簧上時，彈簧會發生變形，變形量與壓力成正比，通過彈簧機械構造把變形量轉化為指針或數字顯示的壓力值。

本產品采用優質304或316L不銹鋼殼體和接頭，抗震性能好，能夠測量氣體、水、油等對不銹鋼無腐蝕的介質，主要用于石油、化工、冶金、電力等工業領域的高溫、強腐蝕及高振動環境等壓力測量應用。

應用及案例

石油化工
冶金行業
電力行業
紡織車間
消防系統
制冷行業

產品特色技術參數尺寸詳圖產品大圖訂貨選型宣傳彩頁

產品特色

耐腐蝕
穩定性好
堅固耐用
耐高溫
抗震動與沖擊
采用304不銹鋼殼體和接頭

技術參數

量程 -0.1MPa-0到0-250MPa

介質 與304或316L不銹鋼兼容的氣體或液體

精度 ±1.6%FS

介質溫度 -40℃-200℃

表盤直徑 60/100/150mm

外殼材質 304不銹鋼，可選316L材質

是否耐震否，可做充油款

過程連接 M20*1.5（標準型）、1/4G外螺紋、1/2G外螺紋、1/4NPT外螺紋

壓力形式表壓、真空

安裝方式徑向連接，軸向連接可選

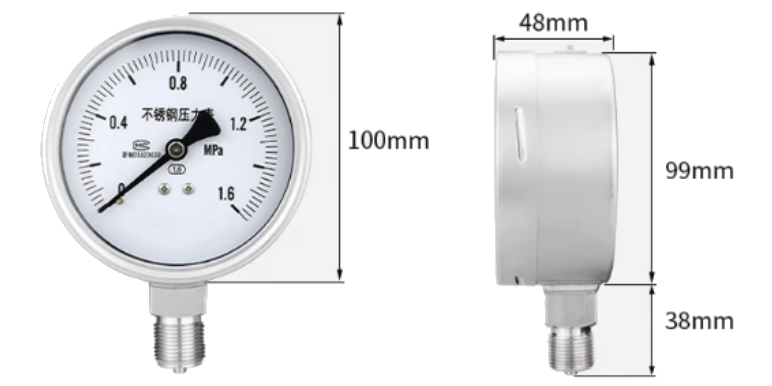

尺寸詳圖

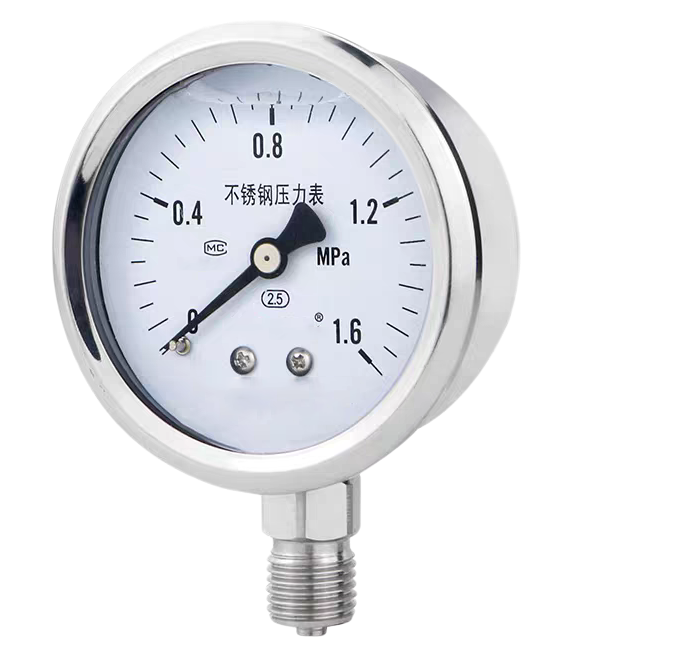

產品大圖

訂貨選型

選型示例 PG1A-6-100-J-M20

含義基本型號-量程-表盤直徑-安裝形式-過程連接-外殼材質-充油

序號	代碼	參數
1	型號PG1A系列	其中“PG1A”為產品型號系列，代表不銹鋼壓力表
2	量程	-1：0-0.1MPa -2：0-0.16MPa -3：0-0.25MPa -4：0-0.4MPa -5：0-0.6MPa -6：0-1.6MPa -7：0-2.5MPa -8：0-4MPa -9：0-6MPa -10：0-10MPa -11：0-16MPa -12：0-25MPa -13：0-40MPa -14：0-60MPa -15：0-100MPa -16：0-160MPa -17：0-250MPa -18：-0.1-0MPa -19：-0.1-0.1MPa -20:-0.1-0.15MPa -21:-0.1-0.3MPa -22:-0.1-0.5MPa -23:-0.1-0.9MPa -24:-0.1-1.5MPa -25:-0.1-2.4MPa -DZ:定制量程
3	表盤直徑	-60:60mm -100:100mm -150:150mm
4	安裝形式	-J：徑向連接 -Z：軸向連接
5	過程連接	-2G： G1/4外螺紋 -4G： G1/2外螺紋 -M20：M20*1.5外螺紋(標準型） -4N： NPT1/4外螺紋 -DZ：定制
6	外殼材質	缺省空白：304不銹鋼 -316:316L不銹鋼
7	充油	缺省空白：無充油 -O1:填充甘油（耐震） -O2:填充硅油（耐震）

宣傳彩頁

BESTACE PG1A系列不銹鋼壓力表25V1.pdf
