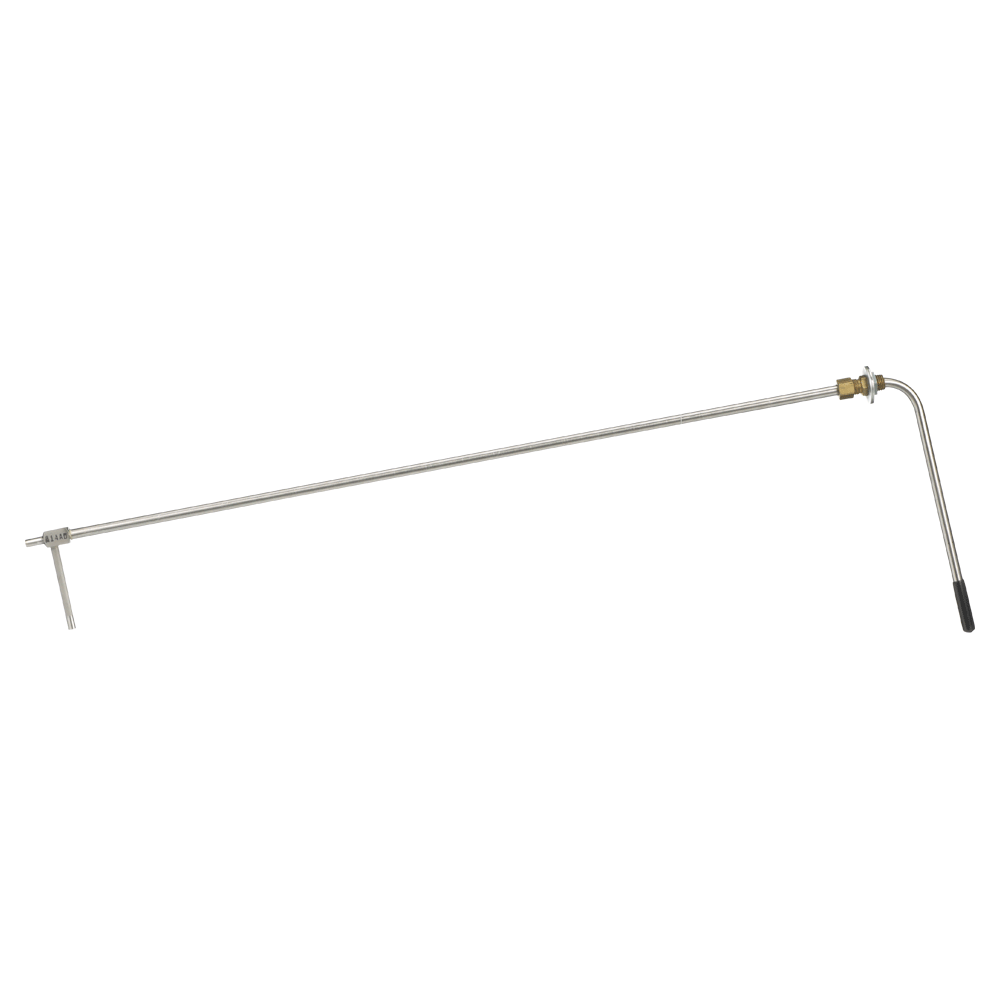

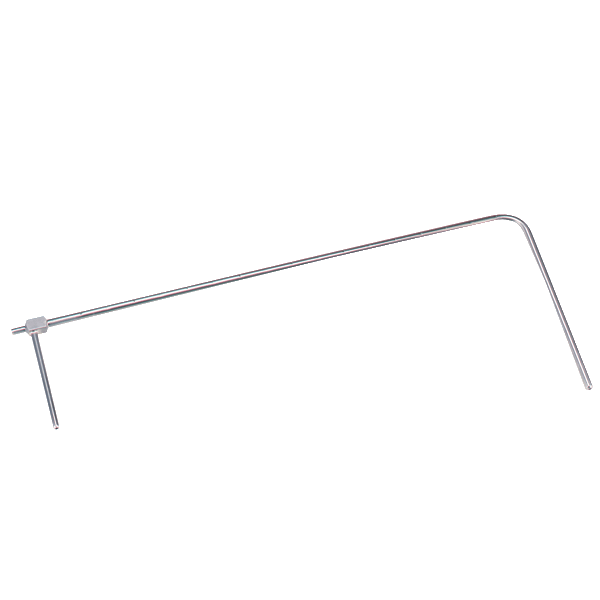

Dwyer 不銹鋼皮托管 160系列

ASME 設計，達到AMCA 和ASHRAE 的標準

160系列采用防腐不銹鋼制造，經久耐用，插入深度刻度很容易精確的定位，靜態取壓口平行于測量管線能夠很快并很容易和氣流對齊。各種標準尺寸能夠提供用于直徑為4"到36" 的管道。通用的型號能滿足用戶自配的任何長度的3?/4" schedule 40管（標準）。

應用及案例

? 與差壓計，開關或變送器結合使用時，可監控或控制空氣流速或氣流

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 對錯位靈敏度低，可達15度

? 由于ASHRAE噴嘴設計，無需校準

? 用于防泄漏操作的銀焊接連接

? 5/16”型號額定1500°F(815.5°C)

技術指標

選項配件

選項
訂購時添加后綴：	描述
-CF	連接件用于166/167 系列，增加 –CF后綴（166-6-CF）
例如: 490A-1-NIST

配件
型號	描述
A-156	法蘭安裝盤帶1/2"?外螺紋NPT

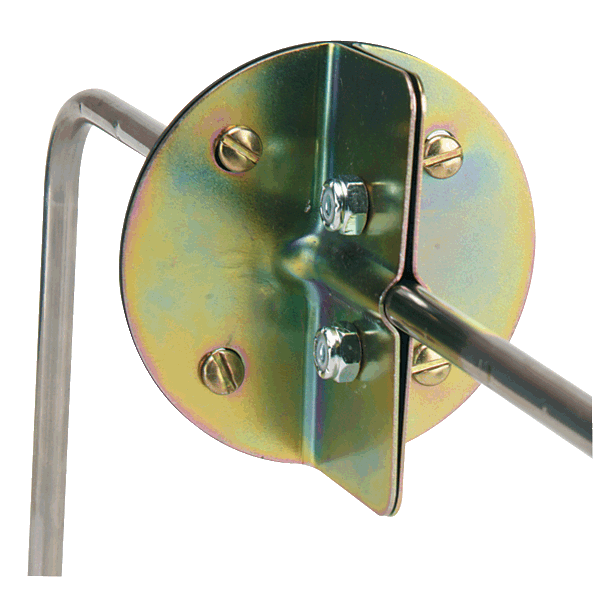

A-158	對開法蘭安裝適合各種德威爾160 型標準皮托管。鍍鎘鋼板，專用安裝孔墊圈。能夠調節管道深度和松緊的螺桿。1 /16" 氯丁（二烯）橡膠墊圈與周圍管道緊密配合防止管道滲漏。包括螺母和墊圈
A-159	安裝固定件— A-159 安裝固定件能夠安裝在任何160 系列。1990 年后制造的5/16" 標準皮托管上。兩部分不銹鋼配件在管道上提供永久安全的安裝。當可以到達管子的內部時可用提供的墊圈和上緊螺母。在沒有開口的或較厚的材料應用中，使用型號A-156法蘭安裝盤。一旦管子調整到適當?shù)纳疃群徒嵌龋蛿Q緊六角軸襯到鎖定位置。石墨襯套即使在高溫下也能保證密封不泄漏。也可選擇Teflon? 軸襯。注意事項：當完全插入時，請訂購更長的皮托管
A-160-CASE	皮托管的手提箱
A-397	可以將皮托管迅速方便的安裝在金屬管道上。不需要打中心孔，無毛刺，6 個尺寸的孔從3 / 16" 到1 /2"，增量1 /16"

產品大圖

型號列表

型號表
標準5?16"直徑		長尺寸帶加強桿
型號	插入長度	型號	插入長度
160-8	8-5/8"	160-96	96"
160-12	12-5/8"	小型尺寸1?8" 直徑
160-18	18-5/8"	型號	插入長度
160-24	24-5/8"	166-6	6"
160-36	36-5/8"	166-12	12"
160-48	48-5/8"	167-6	6"
160-60	60-5/8"	167-12	12"
型號	描述
160-KIT	包含160-18，160-24，160-36，160-48的工具包和手提箱
