您當前的位置：首頁產品中心Dwyer 差壓表 2000系列
指示正壓、負壓或差壓，精度在1%以內

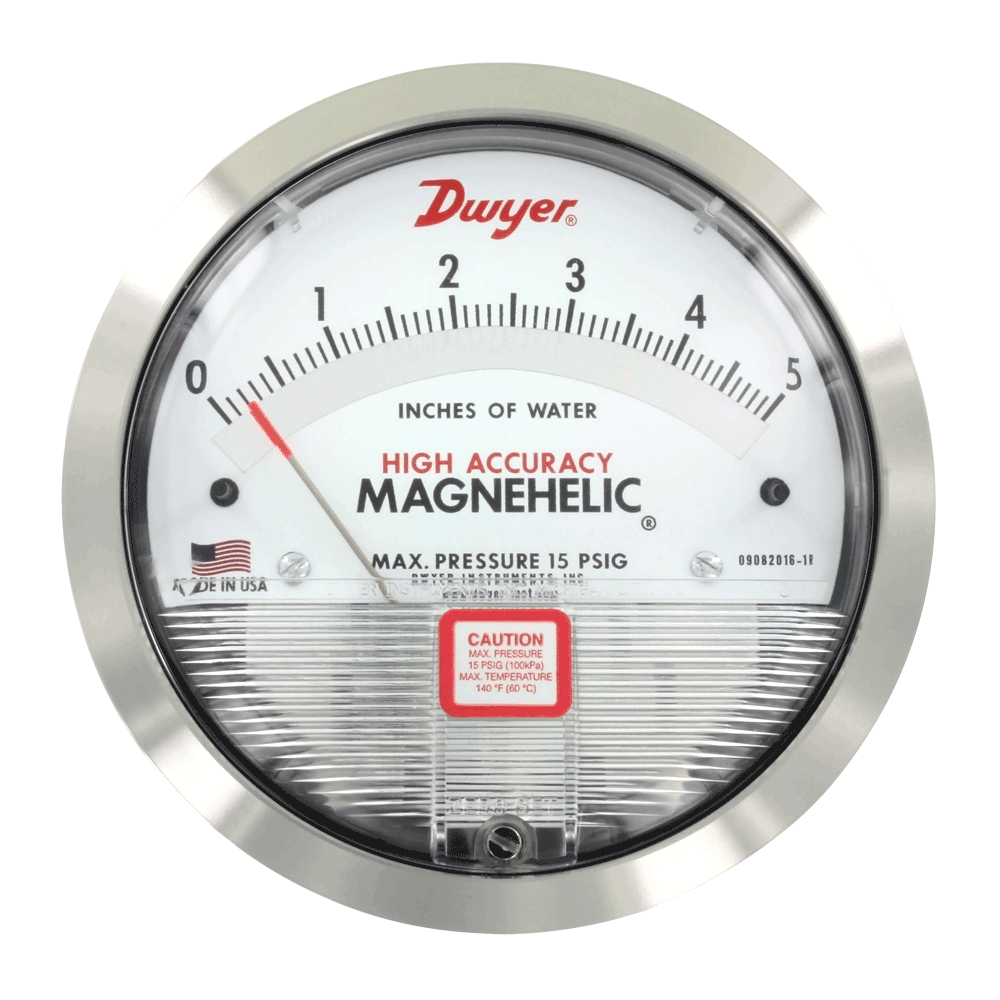

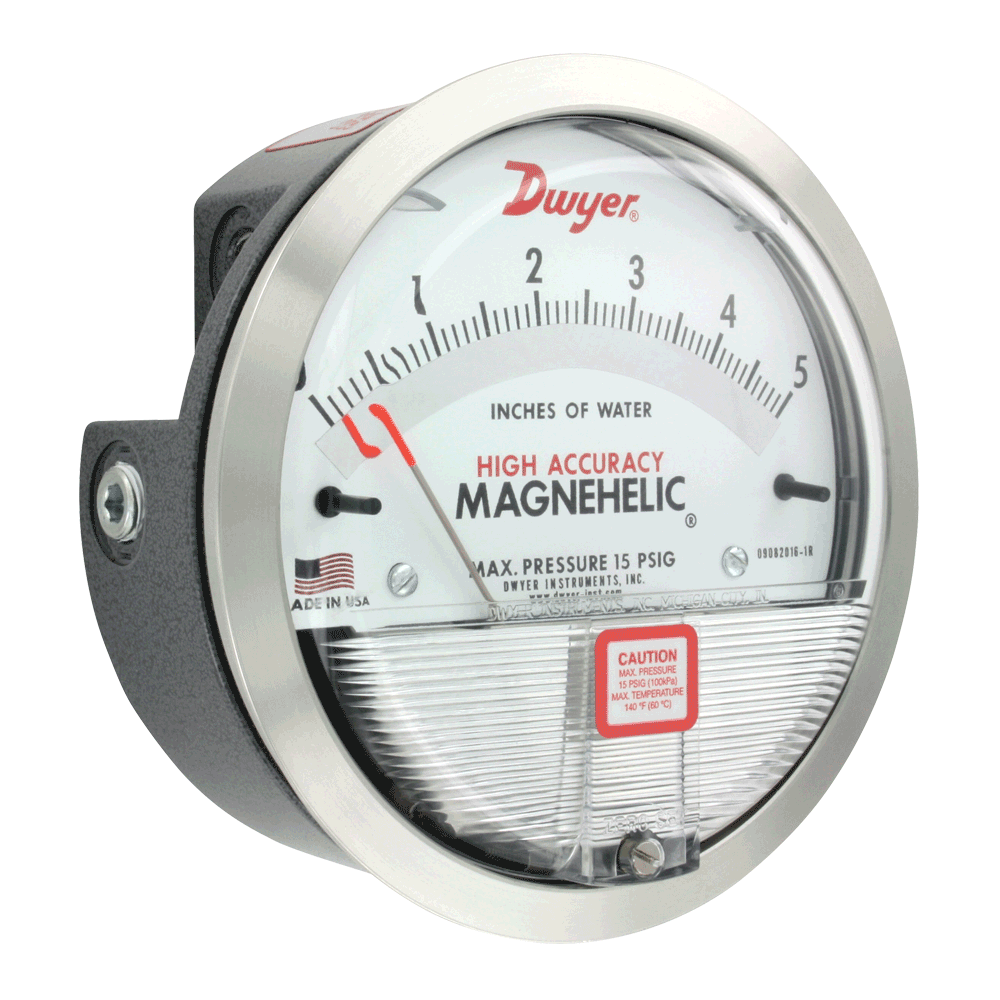

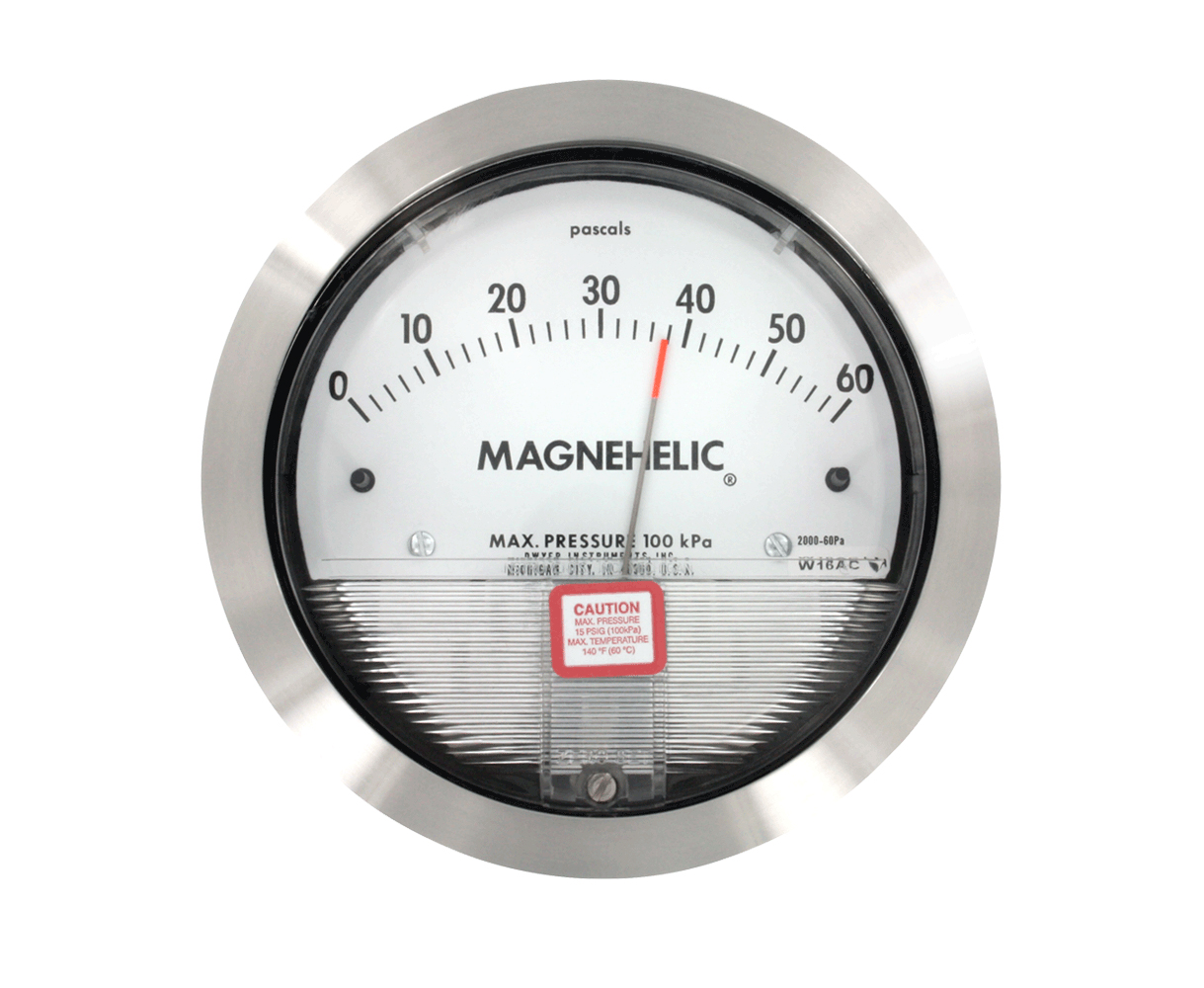

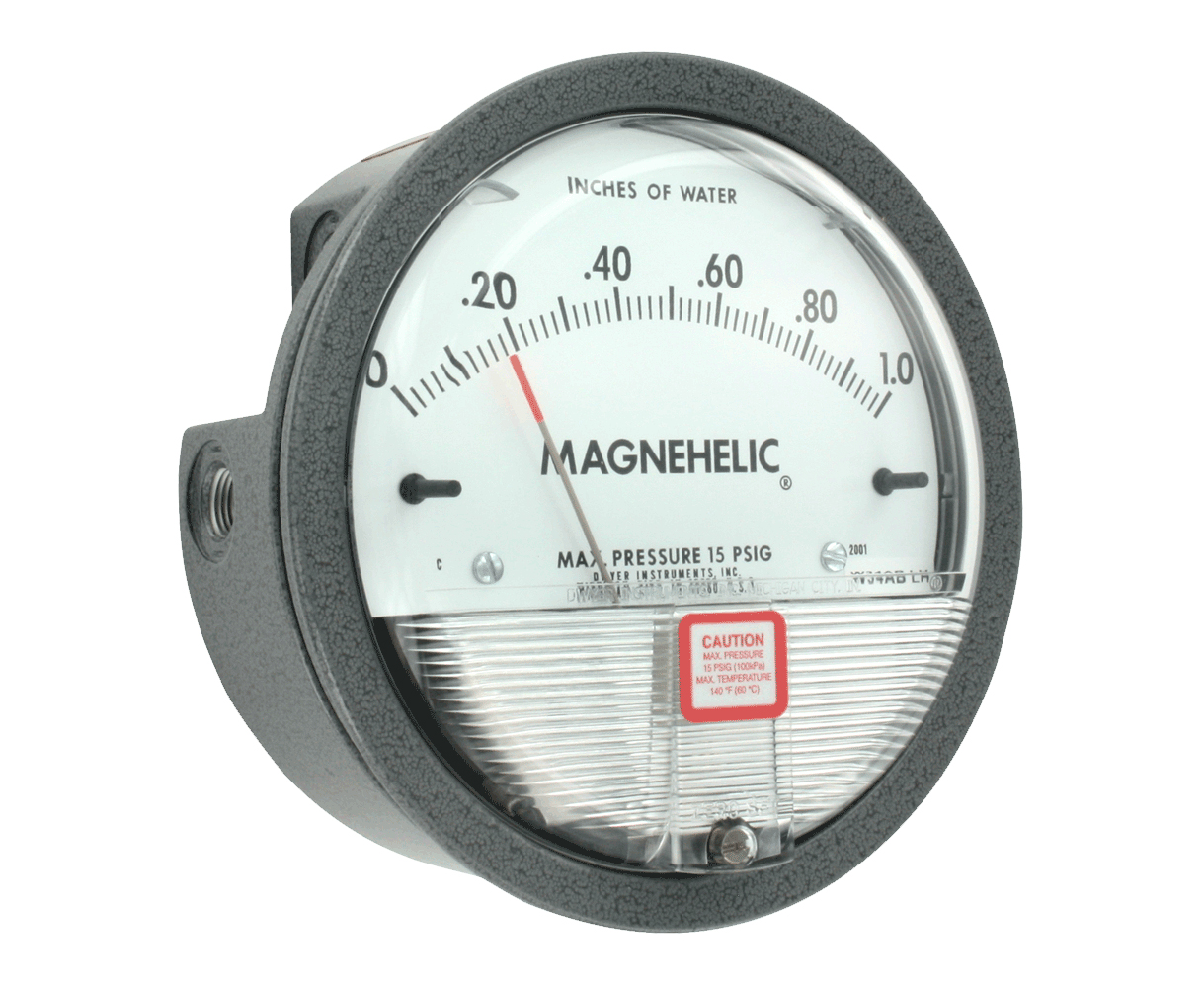

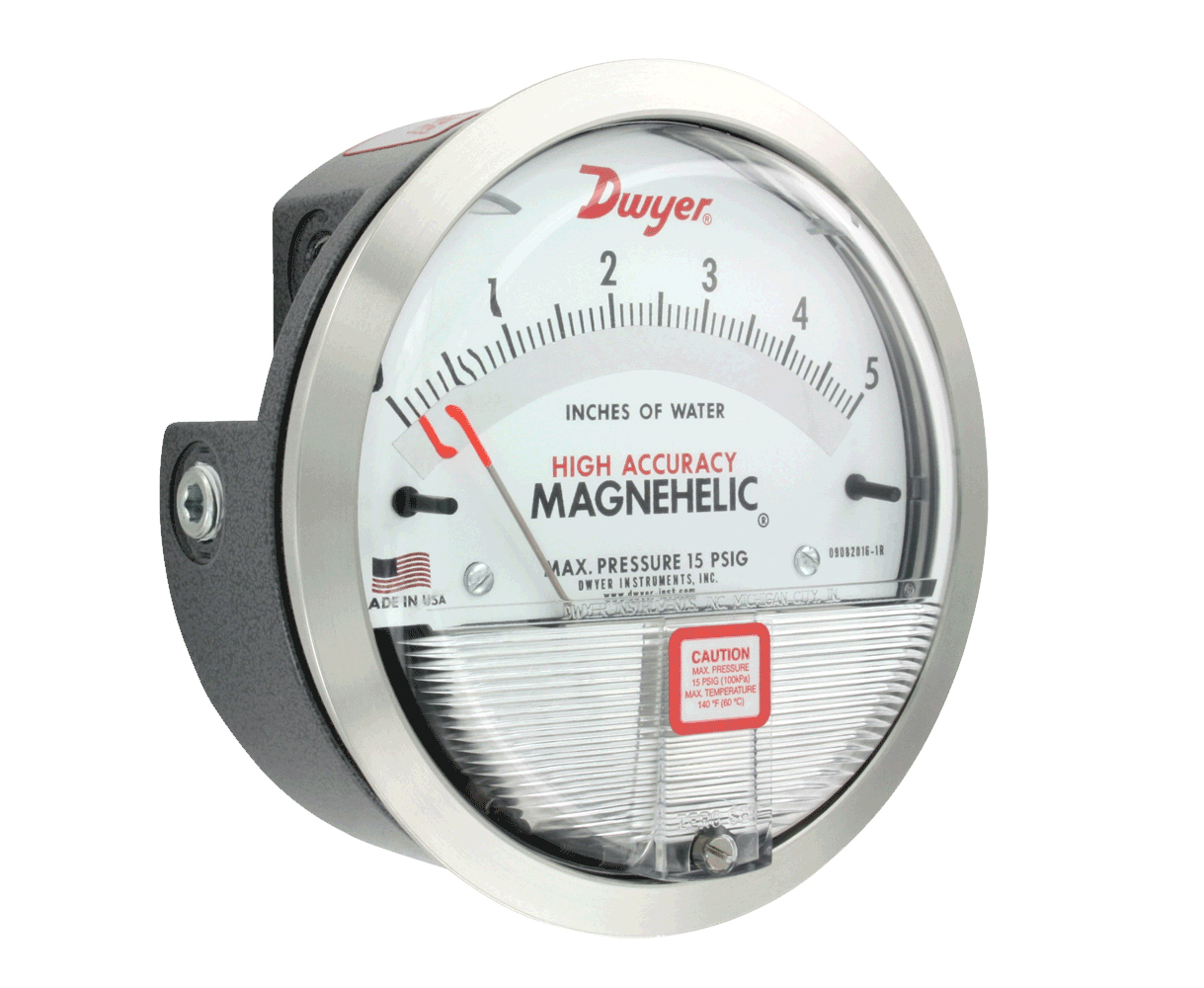

2000系列 Magnehelic?微差壓表有81種量程范圍可供選擇，精度為2%。采用了無磨損的機芯，結構簡單可靠，可快速靈敏地指示氣體的微小正壓，負壓或差壓，它還具備防震和過壓保護的功能。Magnehelic?微差壓表的價格經濟合理，使用方便，避免了測量中的液體差壓計的液體蒸發，結凍和必須水平矯正等問題。
2000系列 Magnehelic?微差壓表被廣泛應用于監測風機出口靜壓，過濾器阻力，測量風速，通風狀態，測量孔板兩邊的差壓，還用于吹泡液位測量系統監測液位，監測氣體，空氣的混合控制比例，在醫療設備和裝置中監測血壓，和呼吸壓力等。
注：可以用于氫氣，但在訂購時須選用Buna-N丁氰橡膠隔膜，工作壓力在35psi。
應用及案例
過濾器狀態監測
配合Dwyer皮托管監測風速
鼓風機真空監測
風機壓力指示
風管、室內或建筑內壓力
潔凈室正壓指示
產品特色
鑲框可用于嵌入式盤面安裝。
透明表盤強度高，抗破損。在讀取指針和刻度時無變形。
精密的石版印制刻度能夠精準的讀數。
末端為紅色的指針非常醒目，它采用熱處理過的鋁管制造，固定螺旋軸上。
指針檔塊采用模制橡膠以避免在指針過量程時損壞。
橫臂式配件將螺旋軸、螺旋軸承和指針軸裝配在一起。
寶石軸承采取了防震安裝；可使螺旋軸無摩擦運動。使用高粘度的硅油進行運動阻尼。
零點調整螺釘不需要移除表盤就可以調整零點。采用O型環，密封性能好。
螺旋軸是由高磁導率的合金精密制成。配合寶石軸承，運動自如，用于轉動指針來指示刻度。
釤鈷永磁塊安裝在量程彈簧的另外一端，用磁力來轉動螺旋軸。
量程校準簧片是彈簧鋼片。微小的行程使得儀表重復性能好，壽命長。與受壓膈膜聯動，調整它的有效長度來校準量程。
硅膠隔膜與O型環整體模壓在一起，安裝在前板和后板之間。它被緊密固定密封。膈膜的位移受到限制以保護可能過壓造成的損壞。
精密制造的鑄鋁外殼能承受168小時噴鹽腐蝕試驗。暗灰色烤漆表面。所有的外殼都采用標準的尺寸，可表面安裝和嵌入式安裝。
過壓噴堵采用硅膠制作，過壓額定值為15psig。大約 25 psig時會噴出。
O型密封環用于表蓋和外殼之間，確保壓力被密封在內。
介 質 空氣和不易燃，兼容的氣體。（可選擇天然氣）
量 程 從0-60Pa到0-200kPa/從30-0-30Pa到3.75-0-3.75KPa，81種；
材 質 請向廠方咨詢
外 殼 鑄鋁外殼，有機玻璃斜面面板。深灰色涂層，可耐168 小時噴鹽測試。
精 度 滿刻度的±2%(-0，-100pa，-125pa，10MM 為±3%，-00，-60pa，-6MM 為±4%)，70°F （21.1°C）。
壓力范圍 -20inHg. 至15 Psig. (-0.677 Bar 至1.034 Bar)；MP 選擇：35 Psig (2.41 Bar)，HP 選擇：80 Psig (5.52 Bar).
過壓保護 對于標準型號，在大約25psig（1.72kPa）時，泄壓塞打開。
溫度范圍 20 至140°F.* (-6.67 至60°C)。
尺 寸 表盤直徑為4" (101.6 Mm) 。
安裝定位 膜片用于垂直方向，其他位置方位請向廠方咨詢。
連 接 件 相同的1/8" NPT 的高壓和低壓接頭-一對在側面，一對在背面。
重 量 1 Lb 2 Oz (510 G), MP & HP 2 Lb 2 Oz (963 G).
標準附件 兩個1/8" NPT 堵頭
兩個1/8" 連接橡膠管的配件
三個嵌入式安裝用的配件以及螺釘（在中壓和高壓的儀表附件中，環狀固定器代替三個配件）
即將更新
Instruction Manual (HP or MP Option).pdf
Instruction Manual (A-610_Pipe Mtg Kit).pdf
Instruction Manual (Air Filter Gages).pdf
Instruction Manual - Spanish.pdf
Instruction Manual - English.pdf
型號列表 | |||||||||||
型號 | 量程, Inches of Water | 型號 | 量程， PSI | 型號 | 量程， MM of Water | 型號 | 量程， kPa | 風速時的雙刻度量程 用于皮托管測量 | |||
2000 - 00 N?·· 2000 - 00 ?·· 2000 - 0 ?· 2001 2002 2003 2004 2005 2006 2008 2010 2012 2015 2020 2025 2030 2040 2050 2060 2080 2100 2120 2150 2160 2180* 2250* | 0.05 - 0 - 0.2 0 - 0.25 0 - 0.50 0 - 1.0 0 - 2.0 0 - 3.0 0 - 4.0 0 - 5.0 0 - 6.0 0 - 8.0 0 - 10 0 - 12 0 - 15 0 - 20 0 - 25 0 - 30 0 - 40 0 - 50 0 - 60 0 - 80 0 - 100 0 - 120 0 - 150 0 - 160 0 - 180 0 - 250 | 2201 2202 2203 2204 2205 2210* 2215* 2220* 2230** | 0 - 1 0 - 2 0 - 3 0 - 4 0 - 5 0 - 10 0 - 15 0 - 20 0 - 30 | 2000 - 6 MM?·· 2000 - 10 MM?· 2000 - 15 MM 2000 - 25 MM 2000 - 30 MM 2000 - 50 MM 2000 - 80 MM 2000 - 100 MM 2000 - 125 MM 2000 - 150 MM 2000 - 200 MM 2000 - 300 MM 2000 - 250 MM | 0 - 6 0 - 10 0 - 15 0 - 25 0 - 30 0 - 50 0 - 80 0 - 100 0 - 125 0 - 150 0 - 200 0 - 250 0 - 300 | 2000 - 0.5 KPA 2000 - 1 KPA 2000 - 1.5 KPA 2000 - 2 KPA 2000 - 2.5 KPA 2000 - 3 KPA 2000 - 4 KPA 2000 - 5 KPA 2000 - 8 KPA 2000 - 10 KPA 2000 - 15 KPA 2000 - 20 KPA 2000 - 25 KPA 2000 - 30 KPA | 0 - 0.5 0 - 1 0 - 1.5 0 - 2 0 - 2.5 0 - 3 0 - 4 0 - 5 0 - 8 0 - 10 0 - 15 0 - 20 0 - 25 0 - 30 | 型號 | 量程， in w.c./ 風速 F.P.M. | ||
2000 - 00 AV?··
2000 - 0 AV?·
2001 AV
2002 AV
2005 AV
2010 AV | 0 - 0.25/ 300 - 2000 0 - 0.50/ 500 - 2800 0 - 1.0/ 500 - 4000 0 - 2.0/ 1000 - 5600 0 - 5.0/ 2000 - 8800 0 - 10/ 2000 - 12500 | ||||||||||
型號 | 量程， CM of Water | ||||||||||
2000 - 15 CM 2000 - 20 CM 2000 - 25 CM 2000 - 50 CM 2000 - 80 CM 2000 - 100 CM 2000 - 150 CM 2000 - 200 CM 2000 - 250 CM 2000 - 300 CM | 0 - 15 0 - 20 0 - 25 0 - 50 0 - 80 0 - 100 0 - 150 0 - 200 0 - 250 0 - 300 | ||||||||||
正負組合量程 | |||||||||||
2300 - 6 MM?·· 2300 - 10 MM?· 2300 - 20 MM?· | 3 - 0 - 3 5 - 0 - 5 10 - 0 - 10 | 正負組合量程 | |||||||||
2300 - 1 KPA 2300 - 2 KPA 2300 - 2.5 KPA 2300 - 3 KPA | 0.5 - 0 - 0.5 1 - 0 - 1 1.25 - 0 - 1.25 1.5 - 0 - 1.5 | ||||||||||
型號 | 量程，Pa | ||||||||||
2000 - 60 NPA?·· 2000 - 30 PA?·· 2000 - 60 PA?·· 2000 - 100 PA?· 2000 - 125 PA?· 2000 - 250 PA 2000 - 300 PA 2000 - 500 PA 2000 - 750 PA 2000 - 1000 PA | 10 - 0 - 50 0 - 30 0 - 60 0 - 100 0 - 125 0 - 250 0 - 300 0 - 500 0 - 750 0 - 1000 | ||||||||||
雙刻度英制/公制 | |||||||||||
型號 | 量程， in w.c. | 量程， Pa或kPa | |||||||||
正負組合量程 | 2000 - 00 D?·· 2000 - 0 D?· 2001 D 2002 D 2003 D 2004 D 2005 D 2006 D 2008 D 2010 D 2015 D 2020 D 2025 D 2050 D 2060 D | 0 - 0.25 0 - 0.5 0 - 1.0 0 - 2.0 0 - 3.0 0 - 4.0 0 - 5.0 0 - 6.0 0 - 8.0 0 - 10 0 - 15 0 - 20 0 - 25 0 - 50 0 - 60 | 0 - 62 Pa 0 - 125 Pa 0 - 250 Pa 0 - 500 Pa 0 - 750 Pa 0 - 1.0 kPa 0 - 1.25 kPa 0 - 1.5 kPa 0 - 2.0 kPa 0 - 2.5 kPa 0 - 3.7 kPa 0 - 5 kPa 0 - 6.2 kPa 0 - 12.4 kPa 0 - 15 kPa | ||||||||
2300 - 4CM 2300 - 10CM 2300 - 30CM | 2 - 0 - 2 5 - 0 - 5 15 - 0 - 15 | ||||||||||
正負組合量程 | |||||||||||
2300 - 00?·· 2300 - 0?· 2301 2302 2304 2310 2320 2330 | 0.125 - 0 - 0.125 0.25 - 0 - 0.25 0.5 - 0 - 0.5 1 - 0 - 1 2 - 0 - 2 5 - 0 - 5 10 - 0 - 10 15 - 0 - 15 | ||||||||||
正負組合量程 | |||||||||||
型號 | 量程，Pa | ||||||||||
2300 - 60 PA?·· 2300 - 100 PA?· 2300 - 120 PA 2300 - 200 PA 2300 - 250 PA 2300 - 300 PA 2300 - 500 PA 2300 - 1000 PA | 30 - 0 - 30 50 - 0 - 50 60 - 0 - 60 100 - 0 - 100 125 - 0 - 125 150 - 0 - 150 250 - 0 - 250 500 - 0 - 500 | ||||||||||
?這些量程范圍都是以垂直刻度位置校準。 ·精度±3% ··精度±4% *MP選項為標準配置 **HP選項為標準配置 | |||||||||||
配件 | |
型號 | 描述 |
A-321 | 安全泄壓閥 |
A-448 | 三件磁性安裝套件，用于安裝Magnehelic?差壓表到磁性表面 |
A-135 | 表盤安裝用橡膠墊片 |
A-401 | 塑料便攜箱 |
A-310A | 三通排氣閥。在壓力連續和Magnehelic?壓力計的應用中由金屬或塑料管連接，不易拆卸，建議使用Dwyer A-310A排氣閥，用于連接儀表。然后可以卸下壓力進行檢查或重新調零儀表 |
參考型號列表。
