Dwyer 聚砜樹脂流量計 UV系列

監測水的流量0.25-40 GPM，空氣流量1-100 SCFM

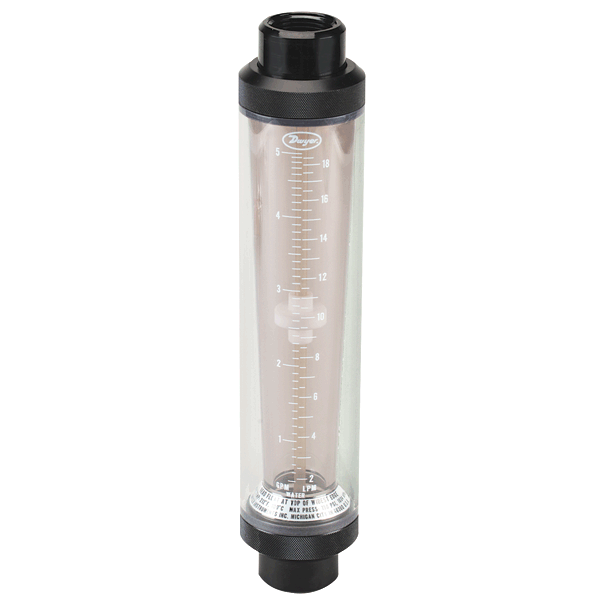

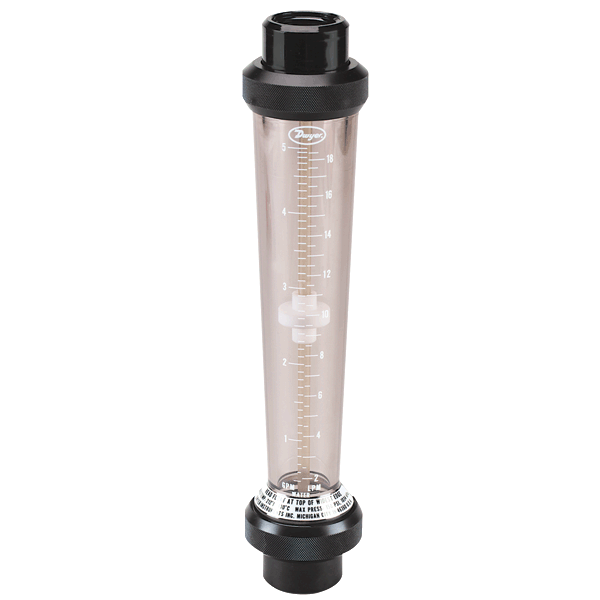

UV系列 Ultra-View?聚砜流量計是一種超純的實驗室級流量計，具有雙刻度，測量流量在GPM和LPM的水，空氣和其他兼容的介質。UV系列可承受高達100°C（212°F）的高溫和高達150 psi （10.34 bar）的壓力。

應用及案例

? 監控冷水流量

? 反滲透系統

? 去離子水系統

? 飲用水系統

? 修復應用程序

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 耐腐蝕聚砜閥體，非常適合其他流量計失效的應用場合，節省更換成本和時間

? 車身易于清洗，維護成本低

? 聚碳酸酯屏蔽保護內部水垢，延長產品使用壽命

? 可選面板安裝聚砜配件，安裝成本低

介質兼容的液體或氣體

接液材質聚砜閥體和配件，氟彈性體O形環和原始聚四氟乙烯浮子

溫度范圍 2-100°C（35-212°F）；

2-54°C（35-130°F）對于PVC配件選項

壓力范圍 150 psi（10.34 bar）

精度 ±2% FS @ 70°F±2°F（21.1°C）和14.7 psia（僅在線連接等級）

重復性 ±1% FS @ 70±2°F（21.1°C）和14.7 psia（僅在線連接等級）

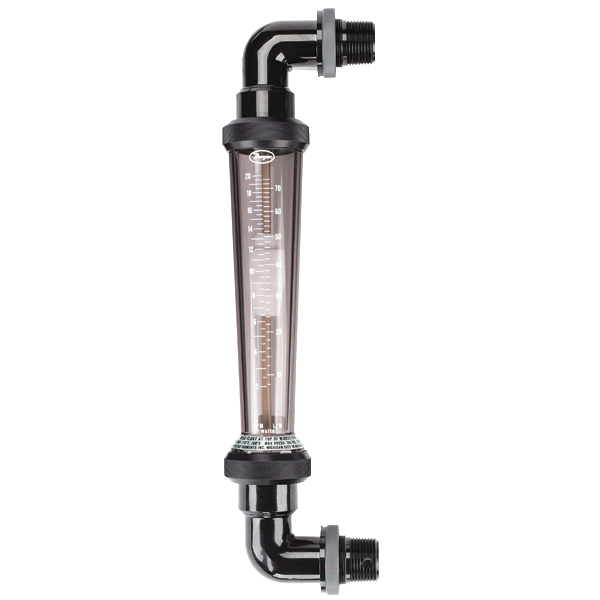

過程連接 1" NPT內螺紋?？蛇x90°聚砜彎頭- 1" NPT外螺紋

標度長度 6"（152.40 mm）-7"（177.80 mm），取決于型號

連接件扭矩最大22 ft lb

重量 1lb（457 g）（對于20 GPM范圍）

注意：球閥在開啟時可能會產生“水炮”效應，產生的壓力超過了質量保證等級，將會損壞流量計。

UV系列流量計僅適用于室內或沒有陽光直射的區域。聚砜受到紫外線的不利影響。

?UV-XXXX-SHD保護性聚碳酸酯外殼

?UV-XX22 PVC 1" NPT內螺紋接頭

? UV-XXXX-CDS可溯源到NIST的認證數據表

示例	UV	0	1	1	2	AT	系列UV-0112-AT Ultra-View?聚砜流量計，范圍0.25-2.5 GPM (1-9.5 LPM)水，聚砜閥體和連接件，純聚四氟乙烯浮子，鋁標簽。
系列	UV						Ultra-View?聚砜流量計
量程		0 1 2 3 4 5 A B C D					0.25-2.5 GPM (1-9.5 LPM) 水 0.5-5.0 GPM (2-19 LPM) 水 1.0-10.0 GPM (4-37 LPM) 水 2.0-20.0 GPM (8-74 LPM) 水 3.0-30.0 GPM (12-112 LPM) 水 4.0-40.0 GPM (20-150 LPM) 水 1.0-13.0 SCFM (30-370 LPM) 空氣 2.5-28.0 SCFM (70-780 LPM) 空氣 5.0-50.0 SCFM (140-1400 LPM) 空氣 14.0-100.0 SCFM (400-2800 LPM) 空氣
主體材質			1				聚砜
附件材質				1 2			聚砜 PVC
浮子材質					2		純聚四氟乙烯
選項						AT BUNA CDS SHD	鋁標簽丁腈橡膠O形環認證數據表聚碳酸酯防護外殼
