便攜式和非侵入式

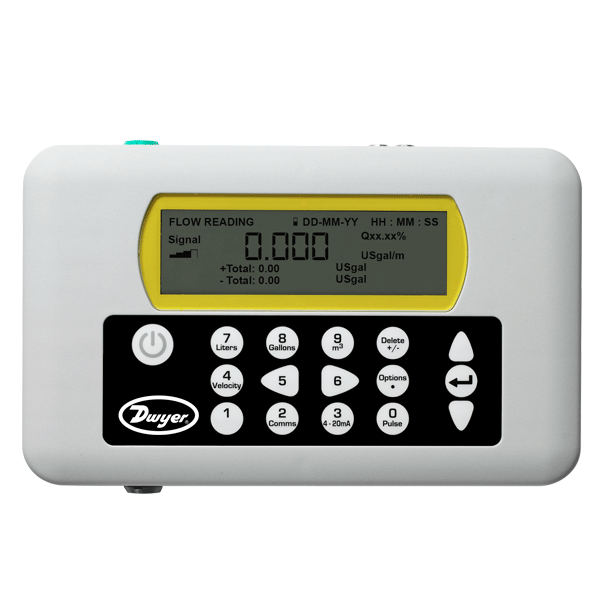

PUB＆PUF系列便攜式超聲波流量計套件利用傳輸時間差異來非侵入性地測量管道中的流量。它們是小巧輕便的儀器，結合了最新的電子和信號處理技術，實現了高性能和易操作。這些設備非常適合流量監測，可以使用內置可充電電池連續工作20小時。PUB帶有一個堅固的手提箱和模壓泡沫塑料插入物，而PUF擁有一個IP67等級的外殼，可以方便地保存和保護所有設備。他們的屏幕提供易于閱讀的文字，便于背光，視覺舒適。功能鍵的高效布局增加了這些單元易于使用的編程。這些系列提供模擬以及脈沖輸出。

操作原理

兩個傳感器放置在管道的外部，每個傳感器通過管道和流體傳送超聲波脈沖到另一個傳感器。流過管道的液體的速度引起脈沖加速或減速。兩個脈沖的通過時間的不同用于計算流量。運輸時間的使用允許流量計不受壓力或溫度變化的影響。

產品應用 : 處理后的水 河水 飲用水 軟化水乙二醇/水混合 液壓系統 柴油 海水

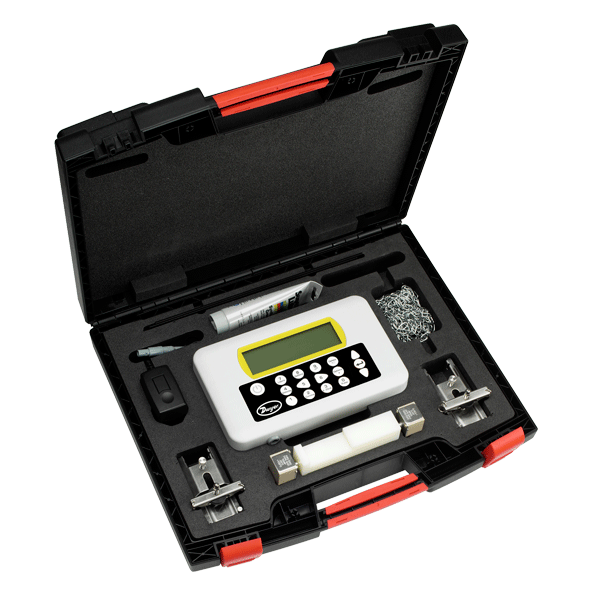

特征套件包括：變流器 一套傳感器 換能器持有人  設置傳感器電纜（6.56'（2 m））  4到20 mA通信電纜

12 VDC電源  超聲波聯軸器潤滑脂   鏈子一套    直管導軌  測試塊       手提箱

技術規格：

服務：均勻液體，不含有能夠超聲波傳播的氣泡。

輸入：來自傳感器的Lemo連接器電纜。

范圍：0.33至65.62英尺/秒（0.1至20米/秒）。

顯示：240 x 64像素的圖形顯示屏，帶背光的白色高對比度黑色;

語言：英語，法語，德語，瑞典語，意大利語，西班牙語，葡萄牙語，俄語，挪威語和荷蘭語; 5.2“W x 1.5”H.

準確性：

流速> 0.66 ft / s（0.2 m / s）和管道內徑> 2.95“（75 mm）時流量讀數的±0.5至2％;

流速讀數的流量讀數的±3％> 0.66 ft / s（0.2 m / s），管道ID范圍為0.512至2.95英寸（13至75毫米）; 流量讀數的±6％，流量<0.66英尺/秒（0.2米/秒）。

電源要求：（1）5節NiMH電池，內置，工廠可更換（連續工作時間：20小時背光和輸出關閉）（充電時間：6.5小時，使用電源適配器）。

能量消耗：10.5 W.

電源適配器：110/240 VAC適配器。包括英國，美國和歐洲適配器。

溫度限制：-4至275°F（-20至135°C）。

輸出：

模擬： 1個光電隔離輸出：4至20 mA，0至16 mA或0至20 mA（可選）; 錯誤電流：0至26 mA（可選）; 負載電阻：最大620Ω;

脈沖： 1個光電隔離MOSFET繼電器，最大150 mA，最大500 pps，最大200 Hz。

防護等級：轉換器：IP54; 傳感器：IP51。

材料：阻燃注塑ABS塑料。

重復性：測量值的±0.5％或±0.066 ft / s（0.02 m / s）。

電氣連接：多針Lemo插頭。

濁度：微粒含量小于3％。

容許空氣含量：<3體積％。

響應時間：<500毫秒。

重量：沒有配件的單位：2.3磅（1.06公斤）; 攜帶箱中帶附件的裝置：13.23磅（6.0千克）。

機構認證：CE。
