監測差壓和風速

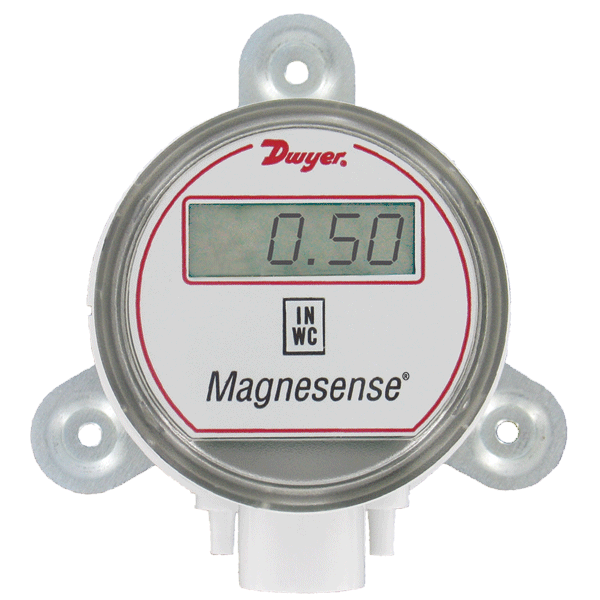

MS系列 Magnesense?微差壓變送器用途廣泛，可用于監測微壓/微差壓/真空，和監測風速/風量。它的功能包括：可現場選擇公制/英制工程單位，可現場加裝LCD數顯，可調整輸出信號的阻尼系數，當和皮托管或其它差壓風速傳感器配合測量風速風量時，可選擇開方輸出。
磁感應技術使得Magnesense?微差壓變送器性能優異，穩定可靠。可用于所有的微差壓，風速風量測量的應用場合。
替代型號:Dwyer MAGNESENSE?差壓變送器 MSX系列
http://www.shx86.cn/article/detail/id/5067.html
應用及案例
● HVAC
● 藥廠
● 建筑物壓力監測
● 風管壓力監測
● 風機風速測量
● 區域之間差壓監測
● 過濾器狀態監測

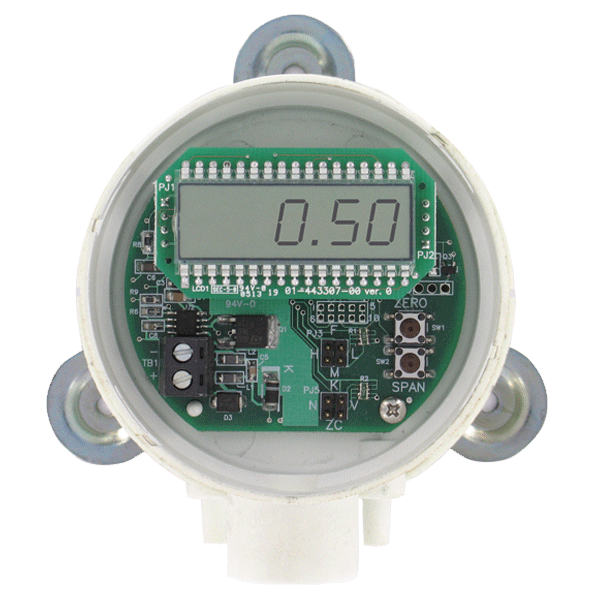

● 現場升級為LCD數顯無需倉儲兩臺不同的變送器，只需移除前蓋，將LCD組件插入，就現場組裝了一臺帶數顯的變送器，可輕松滿足用戶的需求。
● 現場可選量程不管是英制或公制。無需太多的倉儲量，你總有能滿足量程要求的變送器。
● 數字按鍵校準零點和量程取代傳統的電位器校準的方式，大大節約了校準時間，降低了維護成本。
● 可調數字阻尼用于平滑頻繁波動的壓力，常用于氣流監控應用場合。
● 可現場改為風速型用于風機等應用場合。可采用平方根輸出直接顯示fpm或m/s風速。無需用智能可編程顯示儀或PLC來換算差壓成風速。不僅節約硬件成本，而且減少安裝時間。
介 質 空氣和不燃氣體，兼容氣體
材 質 請來電咨詢
精 度 0.25" (50 Pa), 0.5? (100 Pa), 2" (500 Pa), 5" (1250 Pa), 10 (2kPa), 15" (3kPa), 25" (5 kPa) 的精度為±1% ；
0.1" (25 Pa), 1" (250 Pa)和所有雙向量程的范圍精度為±2%。
穩 定 性 ±1% / year FSO。
溫度范圍 0 to 150°F (-18 to 66°C)。
壓力范圍 最大1psi，泄放壓力10psi。
供電電源 10 - 35 VDC (2線); 17 - 36 VDC 或隔離的 21.6 - 33VAC (3線)。
輸出信號 4 to 20 mA (2線); 0 - 5 V, 0 - 10 V (3線).。
響應時間 0.5到15秒可調。時間常數：1.5秒到45秒達到95%
零點和量程的調整：數字按鍵
回路電阻 電流輸出：最大 0-1250 Ω max; 電壓輸出：最小1 kΩ。
電流消耗 最大40mA
顯示（可選） 4位LCD
電氣連接 4-20 mA, 2線: 歐式接線排，用于線型16 -26 AWG。
0-10 V, 3線: 歐式接線排，用于線型16 -22 AWG。
接 線 管 1/2" NPS螺紋。
配 件 (A-151) 用于5-10mm直徑的電纜密封頭
過程連接 3/16" 內徑管 (5 mm內徑)。最大外徑9mm。
外殼防護 NEMA 4X (IP66)
安裝方向 隔膜垂直方向
重 量 8.0 oz (230 g)
認 證 CE
選項 | |
要訂購添加后綴： | 描述 |
-LCD | 帶LCD顯示屏幕 |
例：MS-121-LCD | |
-NST | NIST可溯源校準證書 |
例：MS-021-NIST | |
-FC | 工廠校準證書 |
例：MS-021-FC | |
配件 | |
型號 | 描述 |

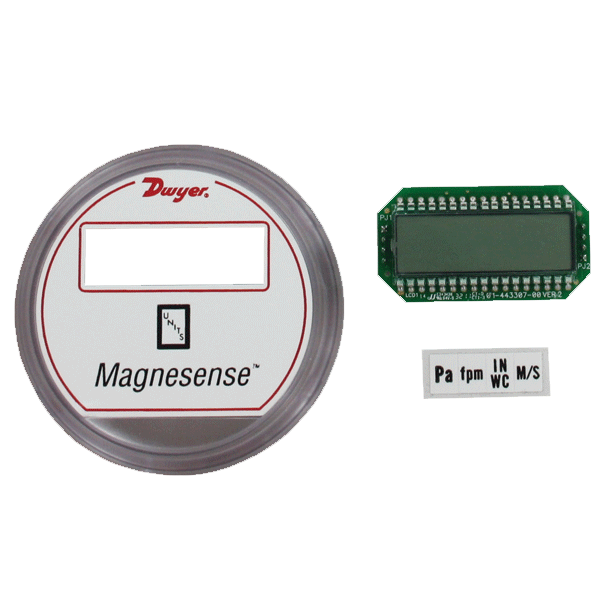

A-435 | 可現場升級的LCD顯示片 |
A-480 | 塑料靜壓取壓頭 |
A-481 | 安裝套件，包括兩個塑料靜壓取壓頭和7英尺 (2.1 m) 的PVC管 |
A-489 | 帶法蘭連接的4”直式靜壓取壓頭 |
A-302F-A | 帶安裝法蘭的303不銹鋼靜壓取壓頭，用于3/16" 內徑的橡膠或塑料管。插入深度為4"，帶安裝螺絲 |
SCD-PS | 100至240 VAC / VDC至24 VDC電源 |
型號表 | ||
型號表 | 輸出 | 可選量程范圍 |
MS-121* | 4-20 mA | 0.1 in, 0.25 in, 0.5 in w.c. (25, 50, 100 Pa) |
MS-321* | 0-10 V | 0.1 in, 0.25 in, 0.5 in w.c. (25, 50, 100 Pa) |
MS-721* | 0-5 V | 0.1 in, 0.25 in, 0.5 in w.c. (25, 50, 100 Pa) |
MS-111* | 4-20 mA | 1 in, 2 in, 5 in w.c. (250, 500, 1250 Pa) |
MS-311* | 0-10 V | 1 in, 2 in, 5 in w.c. (250, 500, 1250 Pa) |
MS-711* | 0-5 V | 1 in, 2 in, 5 in w.c. (250, 500, 1250 Pa) |
MS-131 | 4-20 mA | 10 in w.c. (2 kPa) |
MS-141 | 4-20 mA | 15 in w.c. (3 kPa) |
MS-151 | 4-20 mA | 25 in w.c. (5 kPa) |
MS-331 | 0-10 V | 10 in w.c. (2 kPa) |
MS-341 | 0-10 V | 15 in w.c. (3 kPa) |
MS-351 | 0-10 V | 25 in w.c. (5 kPa) |
MS-021 | 4-20 mA | ±0.1 in, 0.25 in, 0.5 in w.c. (±25, 50, 100 Pa) |
MS-221 | 0-10 V | ±0.1 in, 0.25 in, 0.5 in w.c. (±25, 50, 100 Pa) |
MS-621 | 0-5 V | ±0.1 in, 0.25 in, 0.5 in w.c. (±25, 50, 100 Pa) |
注意：對于風管安裝靜壓探頭，將最后一位數字從1更改為2。例如：MS-122 | ||
