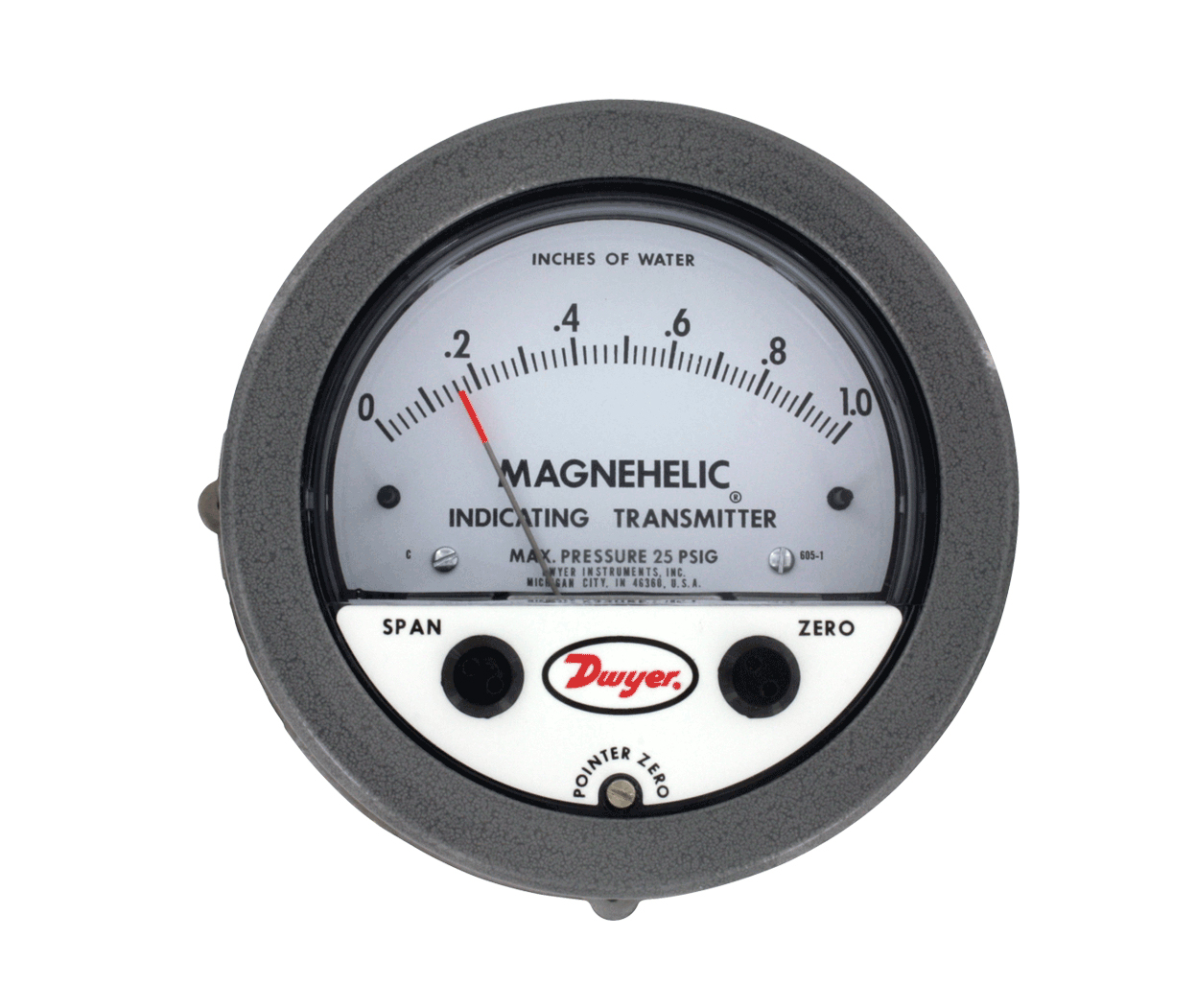

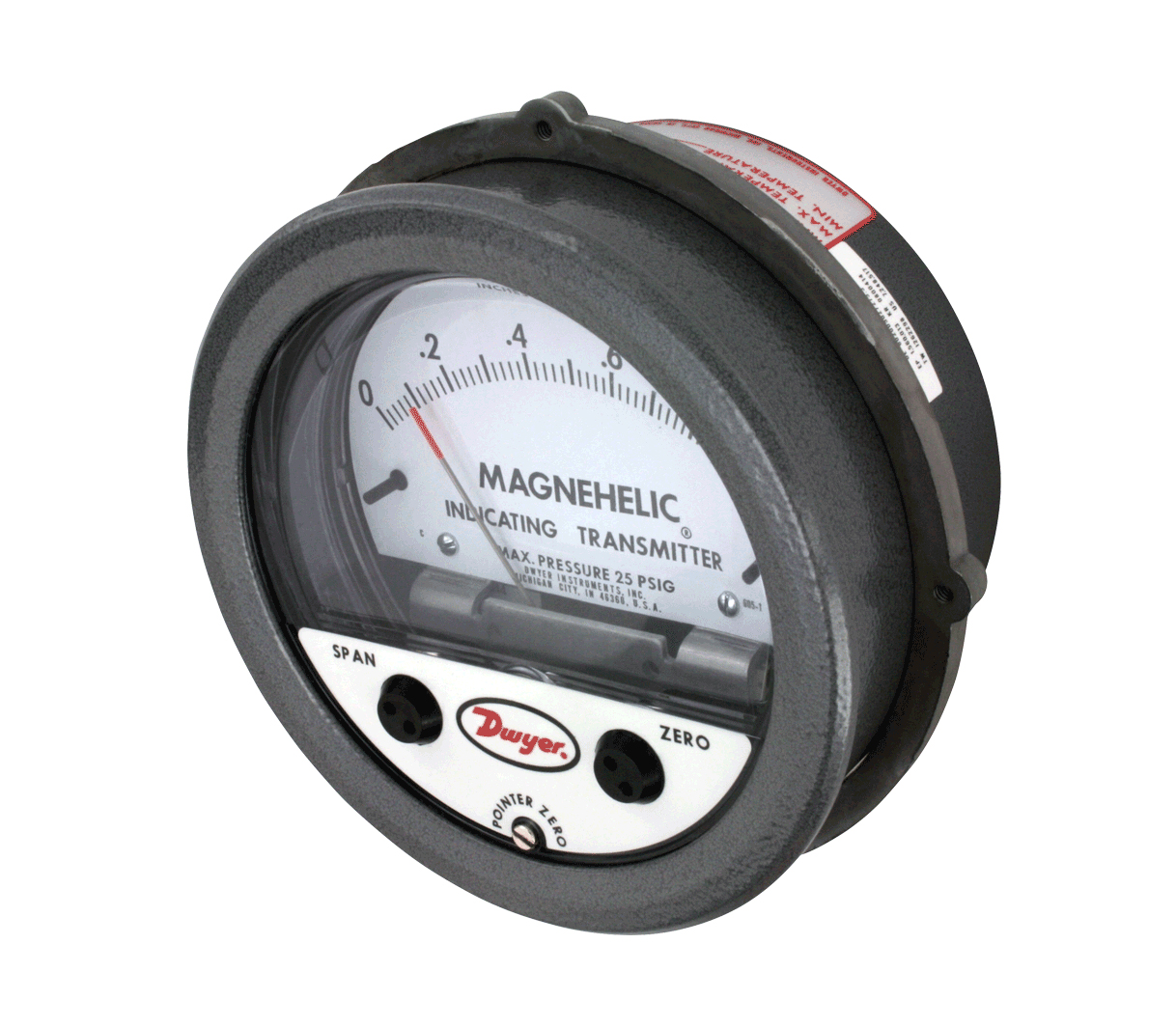

您當前的位置：首頁產品中心Dwyer Magnehelic 帶指示差壓變送器 605系列
與標準Magnehelic?壓差計相同的尺寸
605系列帶Magnehelic?指示的微差壓變送器可現場指示空氣或其它兼容氣體的微差壓，還能變送輸出信號。這個多功能的儀表最適用于采暖通風空調系統，特別是需要在現場檢查維護和故障分析的場合。它現場讀數清晰，采用兩線制回路供電，組合了可靠耐用的Magnehelic?微差壓表和600系列差壓變送器的設計理念。后部端子排可很容易地連接于任何4-20mA信號，回路供電10-35VDC。
應用及案例
監測風管壓力、建筑物室內壓力
過濾器狀態監測
潔凈室壓力現場指示，并遠傳信號到控制室
易讀表盤容易在遠處讀數
專利設計提供對壓力變化的快速響應 – 在危急情況下信號和警報都不會延遲
堅固耐用的外殼和高品質的組件相結合，可提供長期運行壽命和最短的停機時間

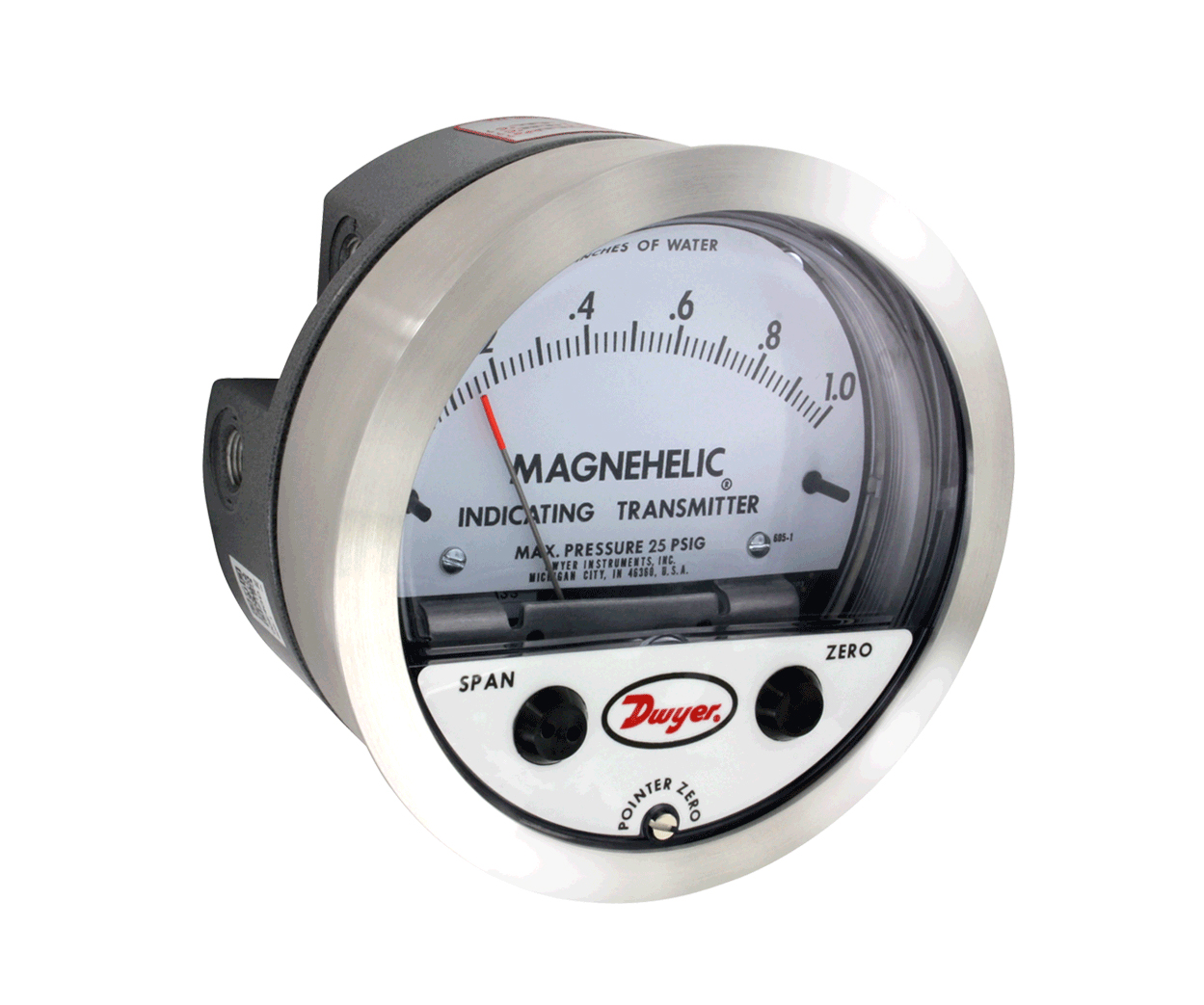

可選不銹鋼表圈與Magnehelic?表的安裝直徑相同，容易現場升級 – 605帶現場指示的變送器
指示表技術指標
介 質 空氣和不可燃，兼容氣體
材 質 請咨詢工廠
精 度 見型號表
穩 定 性 滿刻度的±1% /年
耐壓范圍 見型號表
溫度范圍 - 6.67 ~ 48.9 ℃ （20 ~ 120 °F）
過程連接 1/8'' NPT內螺紋
尺 寸 4'' （101.6 mm） 表盤， 5''（127 mm）外徑 x 2-11/16'' （68.3 mm）
不銹鋼款： 4-3/4" （120.7 mm）外徑 x 2-21/32 （67.5 mm）
重 量 1 lb, 12.6 oz （811 g）
認 證 CE
變送器技術指標
精 度 見型號表（包括線性度，遲滯，重復性）
溫度范圍 -6.67 ~ 48.9 ℃（20 ~ 120 °F）
補償溫度范圍 0 ~ 48.9 ℃（2 ~ 120 °F）
溫度影響 滿刻度的±0.025% / °F （0.045% FS/ ℃）
供電電源 10-35 VDC （2-線）
輸出信號 4 - 20 mA
零點和量程調整 帶保護的電位計
回路電阻 DC；最大 0-1250 Ω
電流消耗 DC；最大38 mA
電氣連接 螺絲接線端排
安裝位置 隔膜為垂直方向，如果其它方向安裝，請咨詢工廠
選項 | |
要訂購添加后綴： | 描述 |
-SS | 304磨砂不銹鋼表圈，和Magbehekic?開孔尺寸兼容 |
例如: 605-3-SS | |
-NIST | NIST 可溯源校準證書 |
例如: 605-3-NIST | |
配件 | |
型號 | 描述 |
A-298 | 鋁制平板支架，用于嵌入式安裝 |
A-370 | 安裝支架，對605變送器在支架上嵌入式安裝。接下來表面安裝?；疑h(huán)氧樹脂表面，鋼制 |
型號列表 | ||||
型號 | 量程，in w.c. | 最大壓力 | 電氣精度 +/-% | 機械精度 +/-% |
605-00N | 0.05 - 0 - 0.2 | 10 psi（68.95 kPa） | 4 | 4 |
605-11 | 0 - ±0.25 | 10 psi（68.95 kPa） | 2 | 3 |
605-0 | 0 - 0.50 | 10 psi（68.95 kPa） | 2 | 3 |
605-1 | 0 - 1.0 | 10 psi（68.95 kPa） | 2 | 2 |
605-2 | 0 - 2.0 | 2 psi（13.79 kPa） | 0.5 | 2 |
605-3 | 0 - 3.0 | 2 psi（13.79 kPa） | 0.5 | 2 |
605-6 | 0 - 6.0 | 2 psi（13.79 kPa） | 0.5 | 2 |
605-10 | 0 - 10 | 2 psi（13.79 kPa） | 0.5 | 2 |
605-20 | 0 - 20.0 | 11 psi（75.8 kPa） | 0.5 | 2 |
605-30 | 0 - 30 | 11 psi（75.8 kPa） | 0.5 | 2 |
605-50 | 0 - 50 | 11 psi（75.8 kPa） | 0.5 | 2 |
型號 | 量程，in Pa | 最大壓力 | 電氣精度 +/-% | 機械精度 +/-% |
605-12 | 0 - ±60 | 10 psi（68.95 kPa） | 4 | 4 |
605-13 | 0 - ±100 | 10 psi（68.95 kPa） | 2 | 2 |
605-60PA | 0 - 60 | 10 psi（68.95 kPa） | 2 | 4 |
605-125PA | 0 - 125 | 10 psi（68.95 kPa） | 2 | 3 |
605-250PA | 0 - 250 | 10 psi（68.95 kPa） | 2 | 2 |
605-500PA | 0 - 500 | 2 psi（13.79 kPa） | 0.5 | 2 |
