微差壓表和高低限位控制的組合

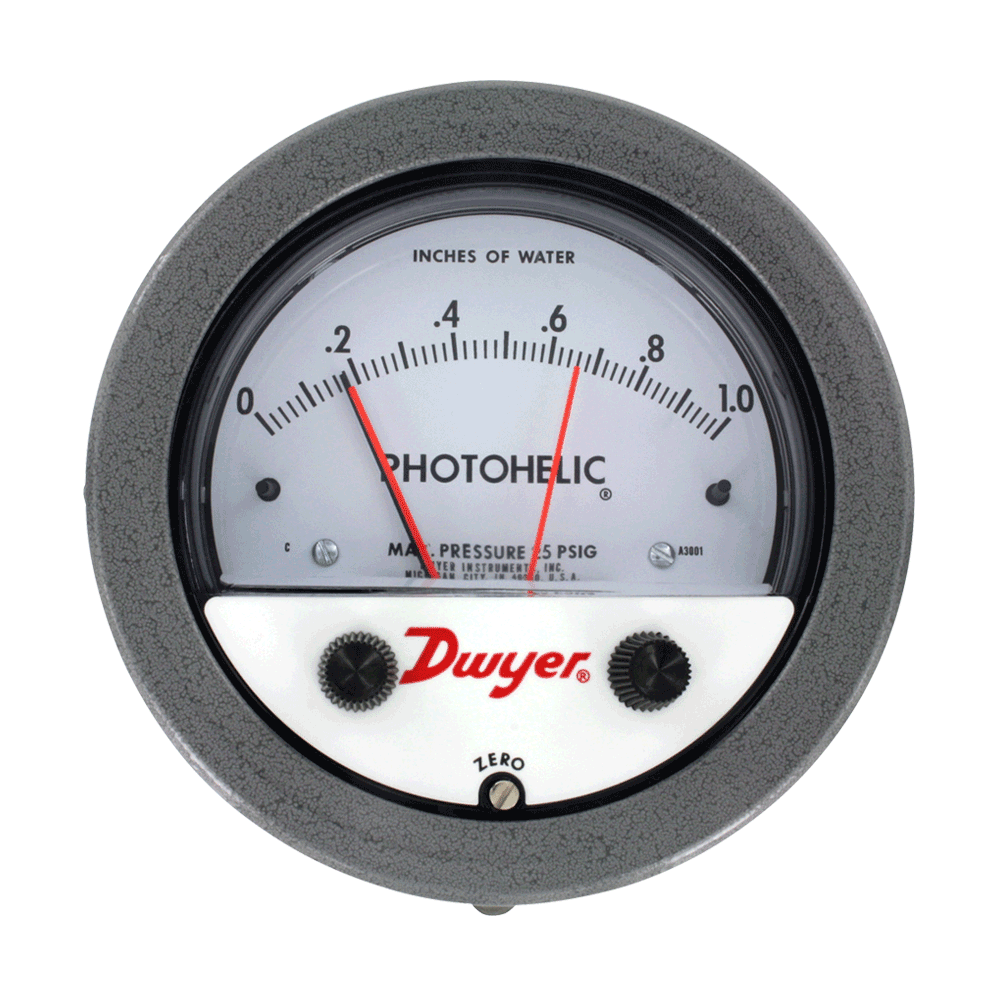

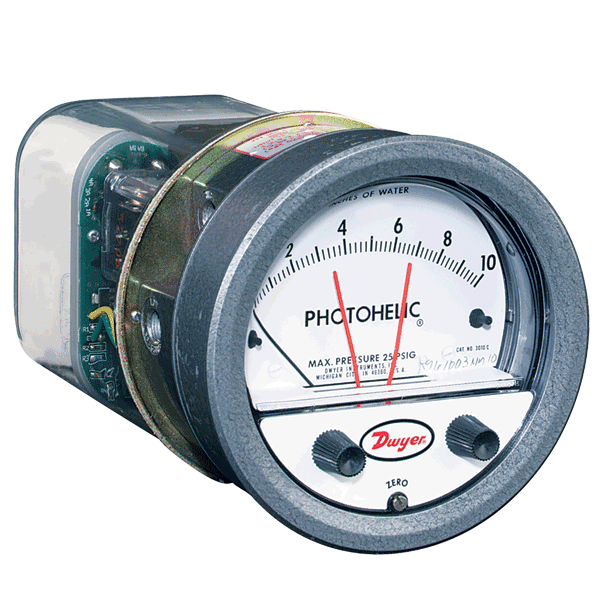

A3000系列 Photohelic?微差壓開關/表采用了可靠耐用的Magnehelic?設計理念，把高精度差壓表和高重復性的差壓開關組合在一起?？梢詼y量和控制空氣或其它兼容氣體的正壓，負壓或差壓。標準耐壓等級為25psig(1.7bar)，也可選擇耐壓35psig(2.4bar)或耐壓80psig (5.5bar)。36000S單壓型可以測量到6000 psig (413 bar)且耐壓到9000psig(620bar)。兩個雙刀雙擲的開關用于高/低限位控制。儀表盤面上的旋鈕可很容易調整設定點，每個設定點的回差小于1%，比指針的寬度還窄。采用兩個設定點能夠鎖定出不同的回差，最適用于控制風機，風門等。差壓表讀數不受開關操作的影響，即使失電也不影響讀數?？蛇x的量程范圍從0-0.25英寸水柱(0-6毫米水柱)到30psi(2.1bar)。
Photohelic的工作原理
當在高低設定點值之間差壓變化，到某一設定點時，聯動的遮光板會遮擋住射向限位晶體管的紅外線光束，這樣晶體管信號被放大而觸發雙刀雙擲開關動作。
特點
采用工程塑料外殼保護所有的電子元件和線路。固態開關和電子元器件固定在環氧樹脂保護的電路板上，并帶阻燃接線端子排。
應用及案例
? 空調系統
? 潔凈室
? 排煙系統
產品特色

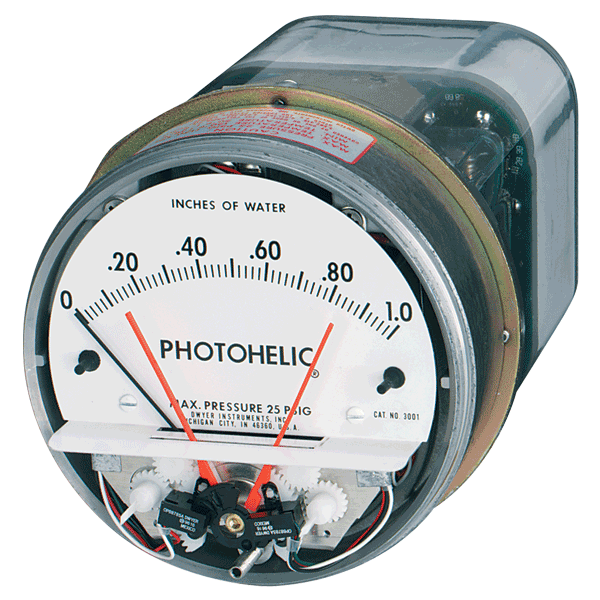

? 表盤和鑲框（帶設定點旋鈕和調零螺絲口）可被打開看見Photohelic微差壓表/開關的結構。表盤采用透明的聚碳酸酯塑料。
? 指針和光閘被平衡地安裝在螺旋軸上。根據壓力的不同，光閘可被帶動經過光學限位開關的卡槽，使得自帶的紅外線光源射向光電晶體管或被遮擋。
? 避光保護能有效地阻止外部光線進入，以免影響內部的光電晶體管，而且儀表指針又能自由轉動，設計合理，美觀大方。
? 光學限位開關 的可靠性高，使用壽命長。直接附帶在指針上，分別對齊，以保證精準的開關動作。
? 柔性驅動軸連接設定點調節旋鈕。
? 零點調整螺釘連接表盤上的螺釘用來調整壓力讀數。
? 塑料外殼保護電子元器件和電氣連接。
? 聚碳酸酯塑料連接件或接線板都是阻燃的。
? 玻璃環氧樹脂印刷電路板穩定耐用，性能好。
? 負載繼電器采用帶鎖定的雙刀雙擲開關，應用廣泛。
? 電路系統為50/60 Hz，120VAC設計，容許波動范圍為電壓的10%?？商貏e訂制其它電壓選項。
? 開關設置的指針一直指示設定點的位置。
? 彈簧摩擦力耦合可避免設定點調節裝置被過調而損壞。
? 三合一儀器使多個儀器融合為一個產品，節省庫存，安裝時間和費用。
? 整體設計和1%滿量程死區提供了對壓力變化的快速響應，意味著開關無延遲和無顫動操作。
? 可滿足從低到高壓力測量要求的各種型號。
介 質 空氣和不易燃，兼容氣體
材 質 請咨詢我們
精 度 在70°F（21.1°C）時為滿刻度的±2%。-0型號為±3%，-00 型號為±4%
差壓范圍 -20" Hg.至25 psig (-0.677至1.72 bar) MP 選項；35psig (2.41 bar)，HP 選項；80 psig (5.52 bar) 36003S - 36010S；150 psig(10.34 bar) 36020S 和更高；1.2 X 滿刻度差壓
溫度范圍 20 至120°F (-6.67 至48.9°C) 有低溫選項
連 接 件 1/8? NPT 內螺紋
尺 寸 表盤為4? (101.6 mm)，5? (127 mm) 外徑. x 8-1/4? (209.55 mm)
重 量 4 lb (1.81 kg)
開關技術指標
開關類型 每個設定點有兩個C 型繼電器(雙刀雙擲)
重 復 性 滿刻度的±1%
電氣指標 10A @ 28 VDC，10A @ 120，240 VAC
電氣接頭 旋緊接線端
電 源 120 VAC，50/60 Hz；可選擇240 VAC & 24 VAC。
安裝定位 膜片在垂直方向。其他的位置方位請向廠家咨詢
設定點調節 通過在表面可調節的旋鈕
機構認證 UL，CSA，CE
選項 | |
要訂購添加后綴： | 描述 |
-SRH | 單繼電器增量時動作 |
-SRL | 單繼電器減量時動作 |
-OLS | OEM 型號 |
-RMR | 遠程安裝繼電器 |
-TAMP | 防損壞旋鈕 |
-MP | 中壓 |
-HP | 高壓 |
-LT | 低溫 (-20°F) |
-NIST | 可溯源證書 |
配件 | |
型號 | 描述 |
A-298 | 平板嵌入式安裝支架 |

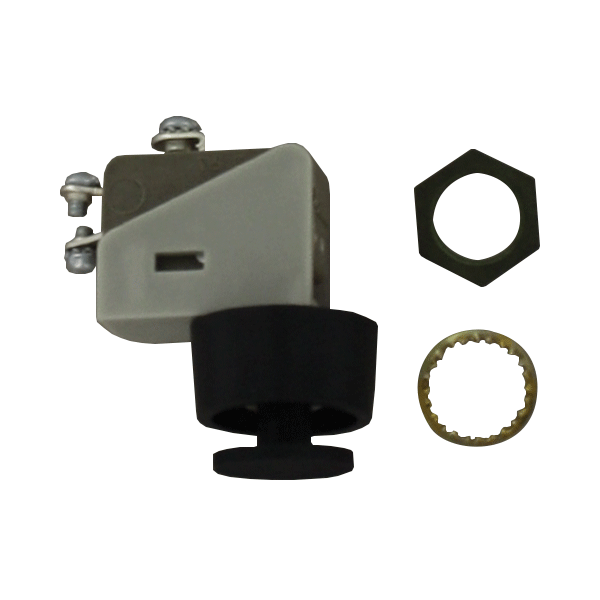

A-601 | 手動復位開關 |
選項和附件— 增加選項作為后綴。例如：A3001-LT
-SRH，單繼電器增量時動作......................... -MP，中壓.............................................
-SRL，單繼電器減量時動作......................... -HP，高壓.............................................
-OLS，OEM 型號................................... -LT，低溫(-20oF) ..................................
-RMR，遠程安裝繼電器.............................. A-298 平板嵌入式安裝支架.................
-TAMP，防損壞旋鈕................................. A-601，手動復位開關.........................
型號列表 | |||||||
型號 | 量程，in W.C. | 正負組合量程 | 型號 | 量程，mm W.C. | 正負組合量程 | ||
型號 | 量程，in W.C. | 型號 | 量程，Pa. | ||||
A3000-00 | 0-.25 | A3300-0 | .25-0-.25 | A3000-6MM | 0-6 | A3300-250PA | 125-0-125 |
A3000-0 | 0-.50 | A3301 | .5-0-.5 | A3000-10MM | 0-10 | A3300-500PA | 250-0-250 |
A3001 | 0-1.0 | A3302 | 1-0-1 | A3000-25MM | 0-25 | 型號 | 量程，kPa. |
A3002 | 0-2.0 | A3304 | 2-0-2 | A3000-50MM | 0-50 | ||
A3003 | 0-3.0 | A3310 | 5-0-5 | A3000-80MM | 0-80 | A3000-1KPA | 0-1 |
A3004 | 0-4.0 | A3320 | 10-0-10 | A3000-100MM | 0-100 | A3000-1.5KPA | 0-1.5 |
A3005 | 0-5.0 | A3330 | 15-0-15 | 正負組合量程 | A3000-2KPA | 0-2 | |
A3006 | 0-6.0 | 型號 | 量程，in W.C. | A3000-3KPA | 0-3 | ||
A3008 | 0-8.0 | A3300-20MM | 10-0-10 | A3000-4KPA | 0-4 | ||
A3010 | 0-10 | A3000-00AV | 0-.25/300-2000 | A3300-30MM | 15-0-15 | A3000-5KPA | 0-5 |
A3015 | 0-15 | A3000-0AV | 0-.50/500-2800 | 型號 | 量程，Pa | A3000-8KPA | 0-8 |
A3020 | 0-20 | A3001AV | 0-1.0/500-4000 | A3000-10KPA | 0-10 | ||
A3025 | 0-25 | A3002AV | 0-2.0/1000-5600 | A3000-60PA | 0-60 | A3000-15KPA | 0-15 |
A3030 | 0-30 | A3010AV | 0-10/2000-12500 | A3000-20KPA | 0-20 | ||
A3040 | 0-40 | 需要皮托管 | A3000-125PA | 0-125 | A3000-25KPA | 0-25 | |
A3050 | 0-50 | A3000-30KPA | 0-30 | ||||
A3060 | 0-60 | A3000-250PA | 0-250 | 正負組合量程 | |||
A3080 | 0-80 | ||||||
A3100 | 0-100 | A3000-500PA | 0-500 | 型號 | 量程，kPa | ||
A3150 | 0-150 | ||||||
雙向量程 | A3000-750PA | 0-750 | A3300-1KPA | .5-0- .5 | |||
A3000-00N | .05-.20 | A3300-3KPA | 1.5-0-1.5 | ||||
