您當前的位置：首頁產品中心Dwyer 差壓變送器 629HLP系列
精度高，IP65防護

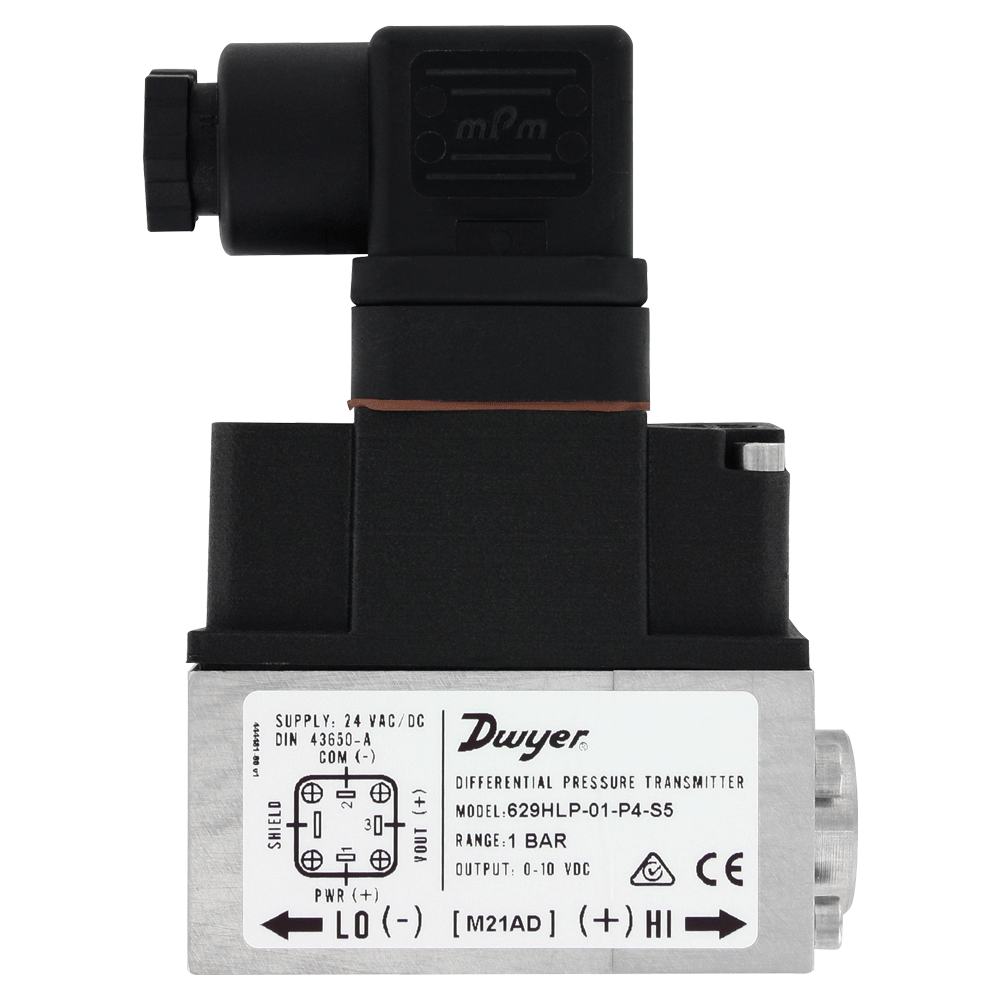

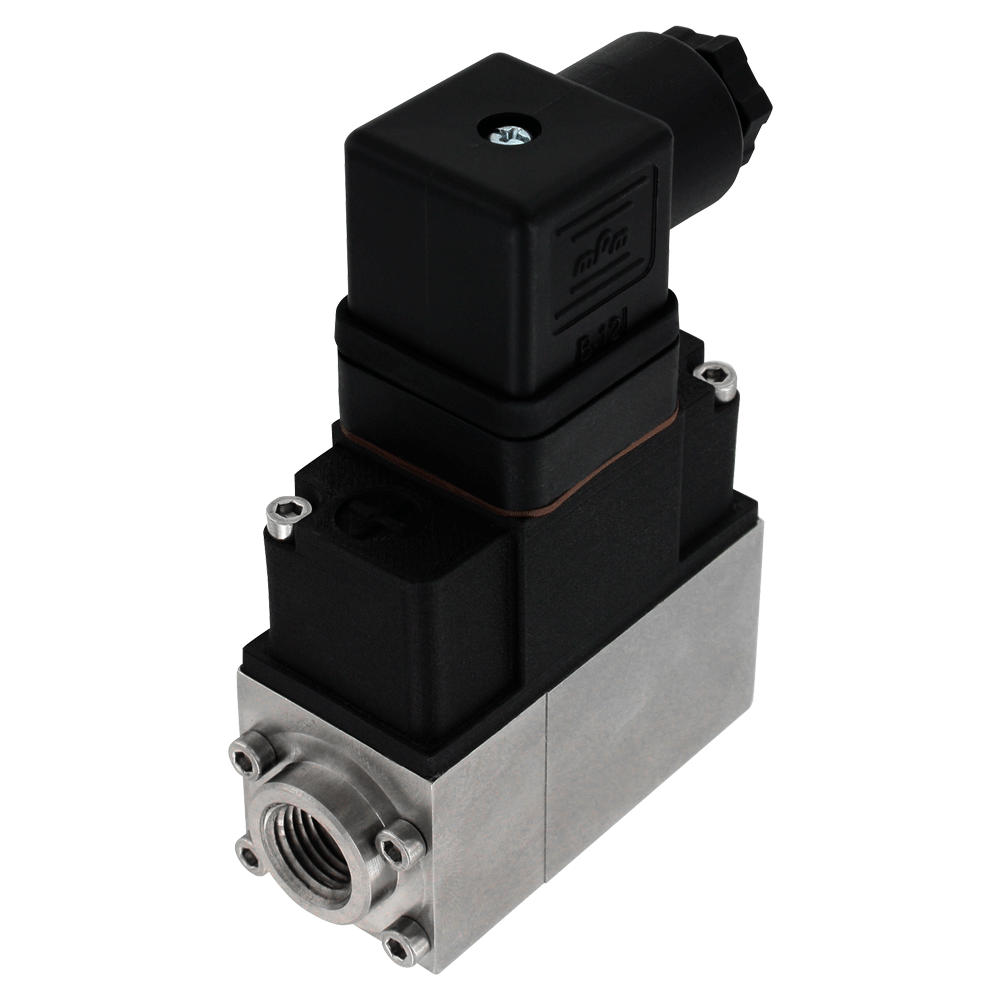

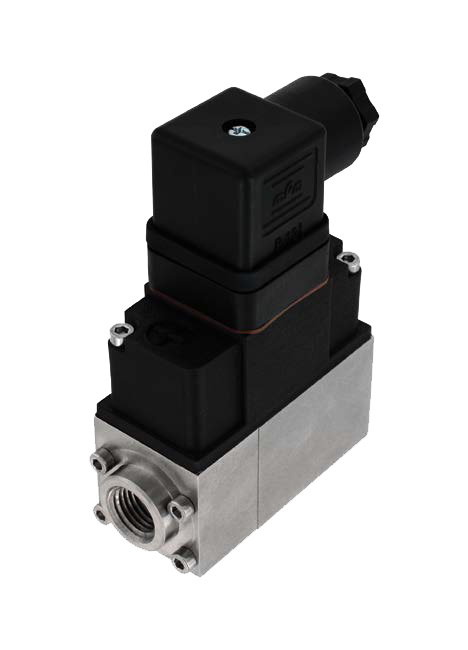

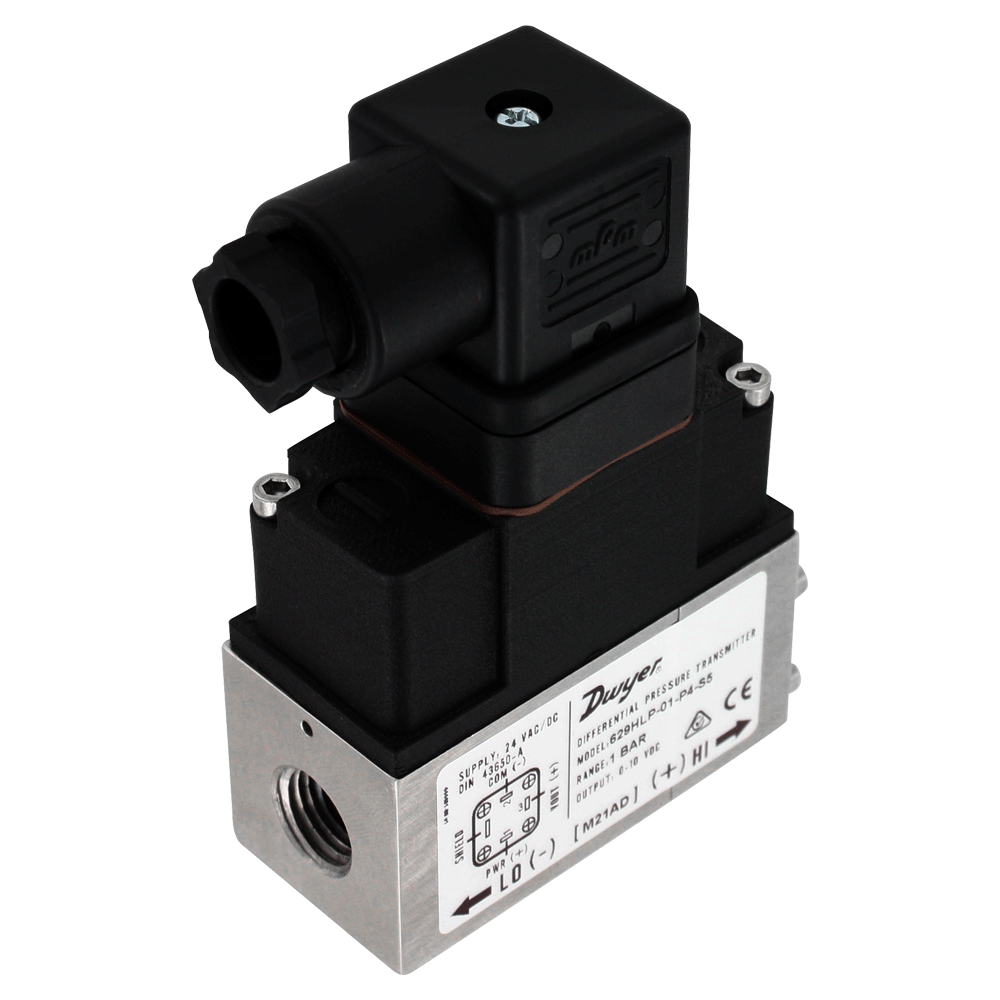

629HLP系列差壓變送器適用于測量兼容氣體和液體中的正壓、負壓或差壓，精度為±1%。629HLP適用于商業、工業應用場合或衛潔應用環境中的差壓測量。壓力傳感器將壓力的差別轉換為標準的4 - 20 mA或0 - 10 VDC輸出信號。
應用及案例
? 換熱器
? 風機盤管/空氣處理機
? 測試應用
? 液壓系統
? 高靜壓/低差壓
? 泵
? 商業/工業過程
? 衛潔工業過程
產品特色
? 堅固耐用，功能多，精度高
? 適用于需要精確測量的液體或氣體系統
? 出色的及時響應功能和可靠性
? 全面適用于靜態和動態測量
? 將差壓變化轉換為4 - 20 mA或0 - 10 VDC輸出信號
? 結構緊湊，重量輕，能用于多種場合，安裝簡便
介 質 兼容氣體或液體
接液材質 304不銹鋼，EPDM，硅脂，氧化鋁陶瓷；

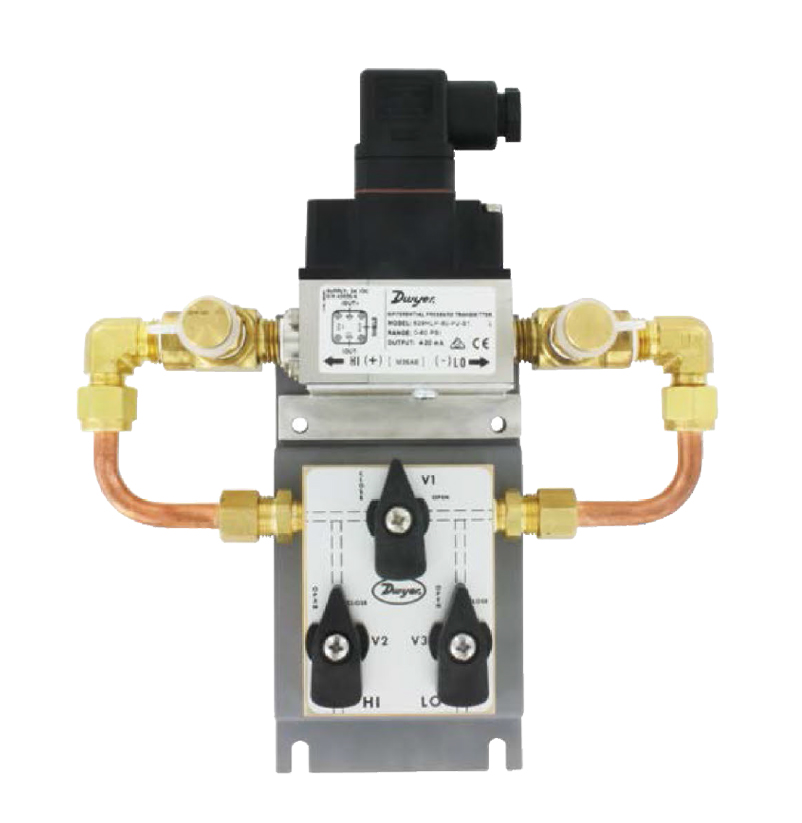

三通閥選項：黃銅，紫銅，尼龍，HNBR，F(xiàn)KM，NBR
外殼材質 ABS
外殼防護 IP65
精 度 ±1%， -5 ~ 60 ℃ （23 ~ 140 °F）
穩 定 性 ±1%滿量程/年
溫度限制 環境溫度：-10 ~ 60 ℃（14 ~ 122 °F）；
工藝溫度：-10 ~ 80 ℃（14 ~ 176 °F）
相對濕度 10 ~ 90%無凝結水
安裝位置 任意
壓力限制 見差壓量程對應限制表
爆裂壓力 見差壓量程對應限制表
靜壓限制 見差壓量程對應限制表
輸出信號 4 - 20 mA，0 - 10 VDC
響應時間 50 ms
額定電源電壓 0 -10 VDC：12 - 36 VDC或12 - 32 VAC（@最大負載2KΩ）
4 - 20 mA：8 -36 VDC
最大回路電阻 對于4 - 20 mA輸出：=（電源電壓-8V）/ 0.02
功 耗 電壓輸出最大13 mA，電流輸出最大24 mA

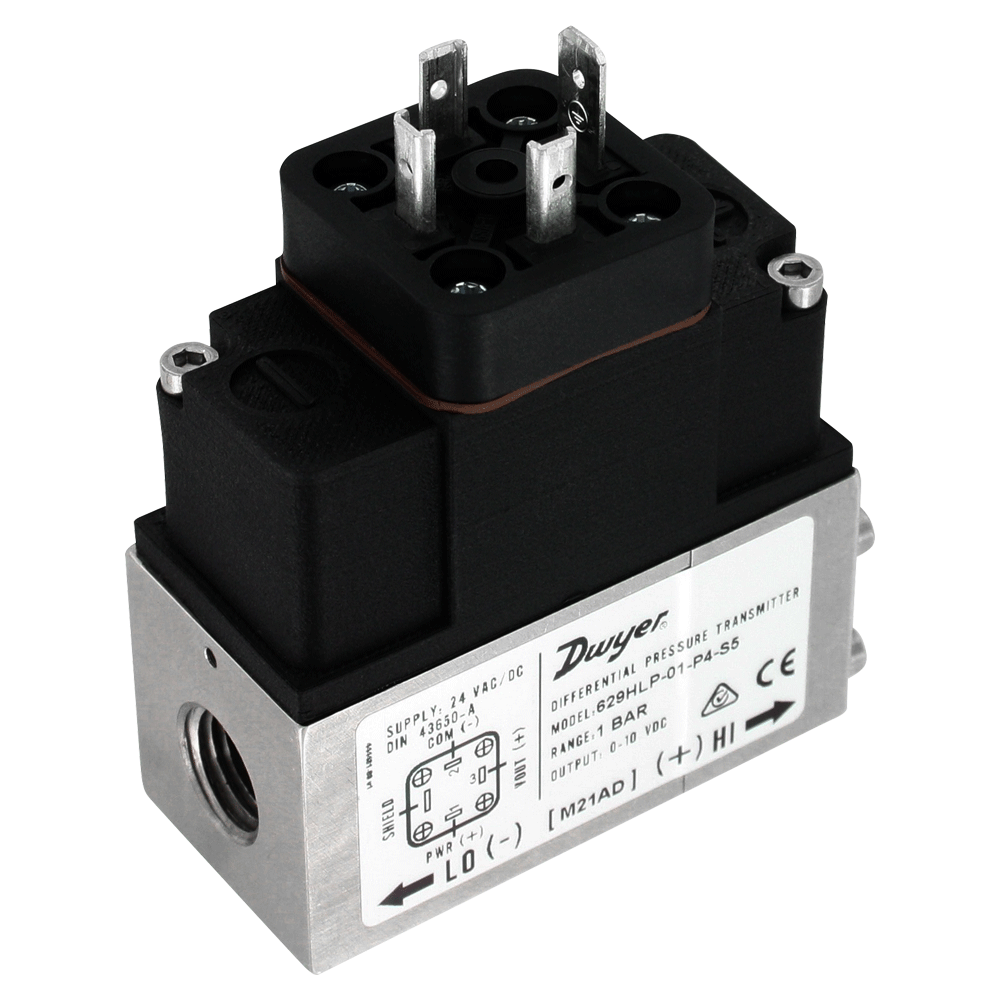

電氣連接 A型DIN43650
過程連接 標準：1/4"NPT內螺紋，1/4"BSPT內螺紋；
帶三通閥選件：1/8"NPT內螺紋，1/8"BSPT內螺紋
重 量 567 g（1磅4盎司）
機構認證 CE、RCM
配件 | |
型號 | 描述 |

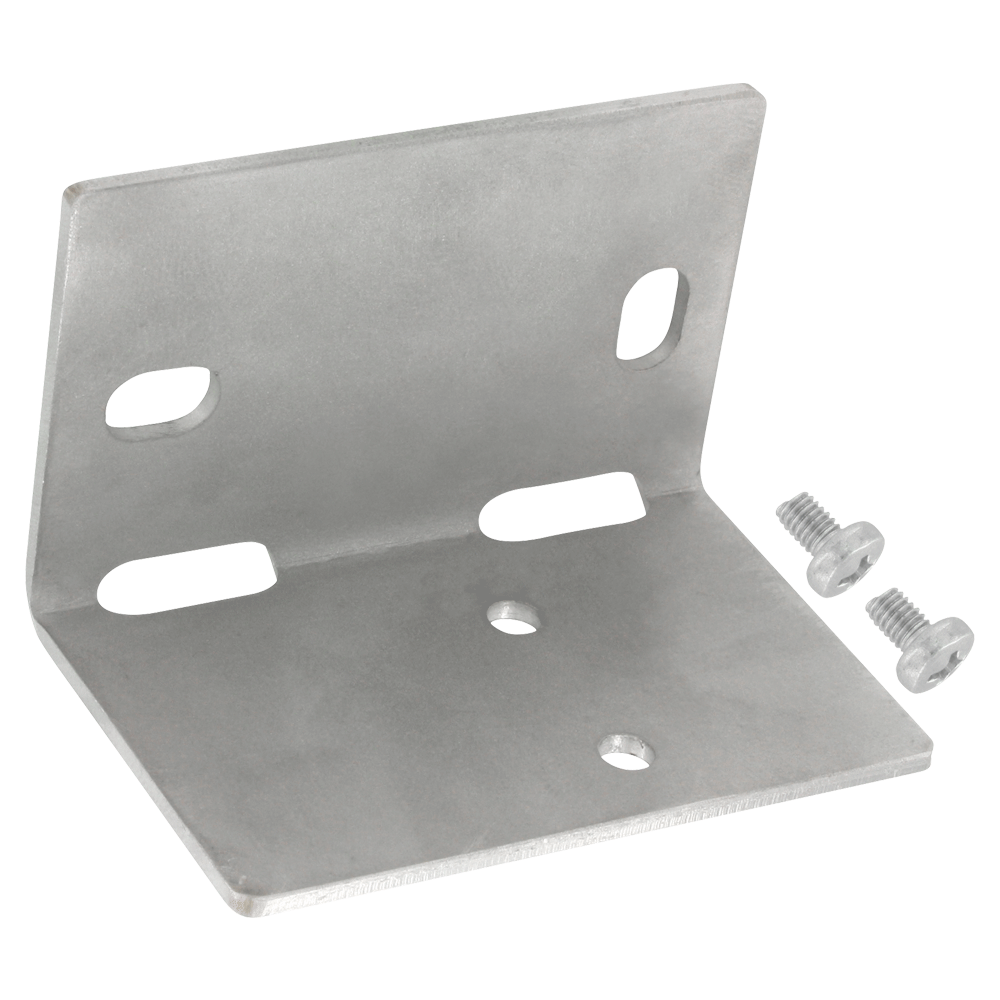

A-629HLP-BKT | 安裝背板套件 |

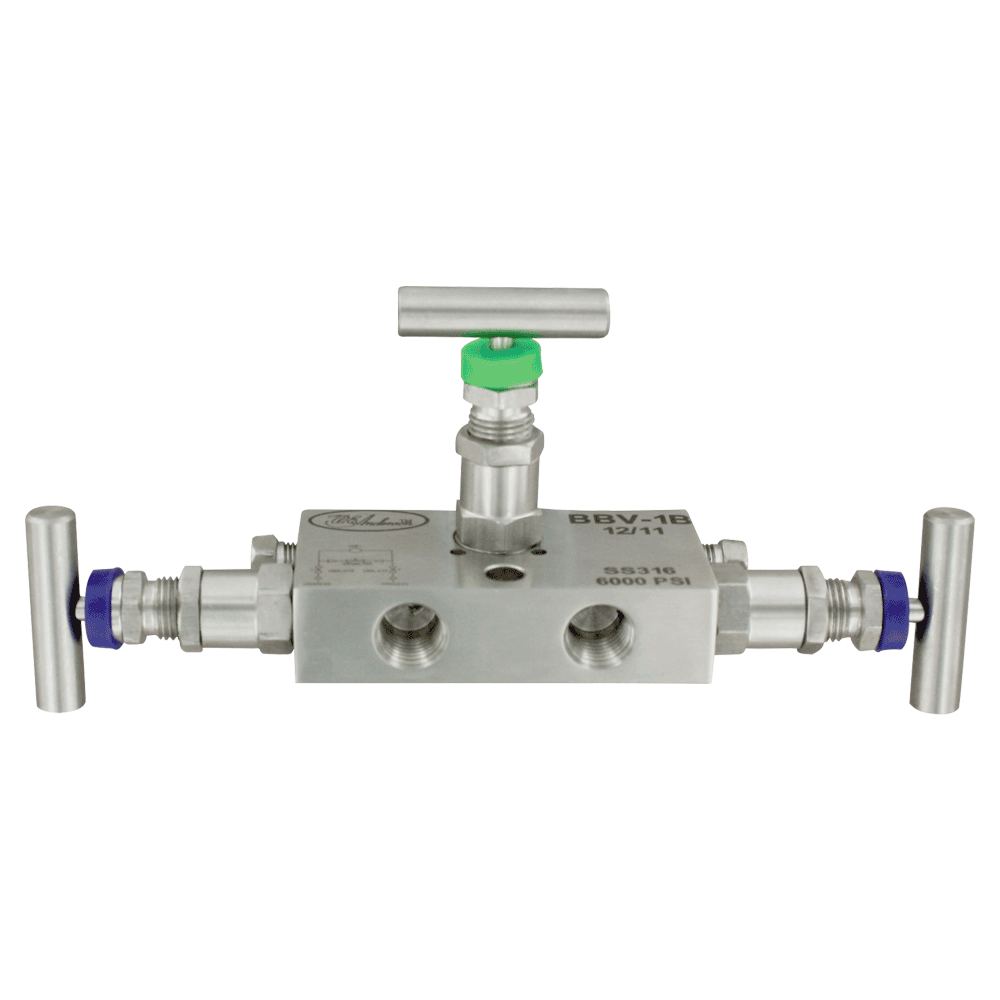

BBV-1B | 三閥組 |
A-228 | 12英寸不銹鋼撓性管 |
耐壓參數對照表 | |||
差壓量程 | 最大靜壓 | *最大差壓 | **最大爆裂差壓 |
0~ 1 bar 0 ~ 2.5 bar 0 ~ 4 bar 0 ~ 6 bar 0 ~ 15 psi 0 ~ 30 psi 0 ~ 60 psi 0 ~ 90 psi | 25 bar 25 bar 25 bar 25 bar 360 psi 360 psi 360 psi 360 psi | 5 bar 5 bar 12 bar 12 bar 70 psi 70 psi 174 psi 174 psi | 8 bar 8 bar 18 bar 18 bar 115 psi 115 psi 260 psi 260 psi |
注意： *高壓端口和低壓端口之間的差壓限制，變送器可以承受的范圍并且不影響變送器性能 **高壓端口和低端口之間的差壓超過過壓限制將導致永久性隔膜變形，任何高于爆裂壓力限制的壓力都會使隔膜爆裂 | |||
選型表 | ||||||
舉例 | 629HLP | -01 | -P2 | -S1 | -FC | 629HLP-01-P2-S1-FC |
系列號 | 629HLP | 差壓變送器 | ||||
量程 | 01 02 04 06 15 30 60 90 | 0 ~ 1 bar 0 ~ 2.5 bar 0 ~ 4 bar 0 ~ 6 bar 0 ~ 15 psi 0 ~ 30 psi 0 ~ 60 psi 0 ~ 90 psi | ||||
過程連接 | P2 P4 | 1/4" NPT內螺紋 1/4" BPST內螺紋 | ||||
輸出信號 | S1 S5 | 4 - 20 mA 0 - 10 VDC | ||||
選項 | FC NIST 3V | 工廠校準證書 NIST校準證書 帶三閥組 | ||||
注意：可根據要求定制PSI量程。請聯系我們了解詳情 | ||||||
