Dwyer 氣體微差壓開關 1996系列

尺寸小，價格低，1.4到20英寸水柱范圍

Reliable and convenient, the 1996-5 and 1996-20 Gas Pressure Switches serve as a compact, low cost switch for gas fired furnaces and equipment. Pressure ranges for both models are ideal for high or low gas pressure interlock. Visible set point and on-off indicators add convenience in servicing. Use either NO or NC contacts on SPDT switch. Bottom connection has both 1/8" female and 1/4" male threads for pipe nipple or coupling. Top connection vents diaphragm chamber to outside or to furnace combustion chamber. Mount switch with diaphragm in a horizontal position and gas pressure connection at bottom. Used with natural, manufactured or LP gas. Also see Model 1950G.

應用及案例

? Gas furnaces

? Natural, manufactured or LP gas applications

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? Visible set point and on-off indicator simplifies operation and trouble shooting

? Compact size and low cost make it ideal for gas fired or gas equipment OEM applications

技術指標

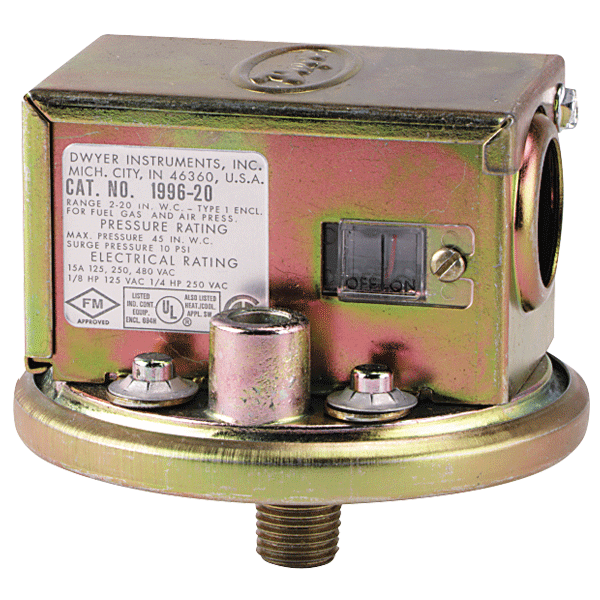

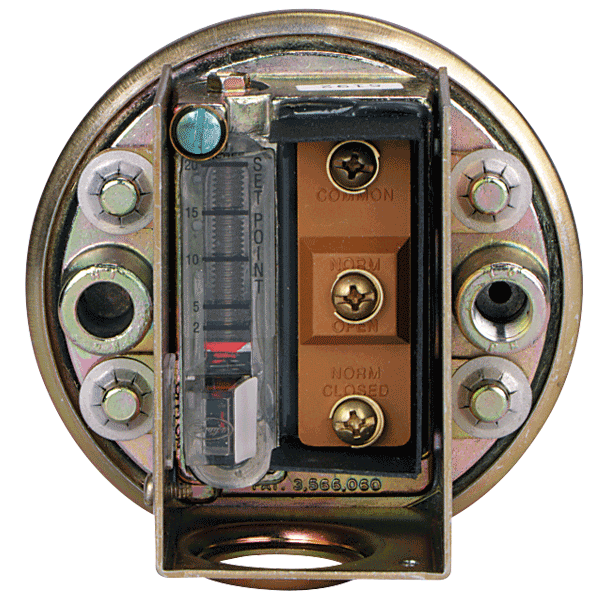

1996-20型氣體-空氣壓力開關。連接、尺寸和可視開-關指示器如圖所示。注意設定點調整窗口。要調整開關設定點，轉動上方的螺絲直到紅棒到達所需設定點。完整說明隨產品提供。

可靠而方便
1996-20型和1996-5型氣體壓力開關是一種適用于氣體燃燒爐和設備的小體積、低價位開關。寬達2"～20"的壓力范圍適用于高/低氣體壓力聯鎖。可視設定點和開-關指示器為開關的工作增添了方便。使用SPDT開關常開或常閉觸點。底部連接包括配合管道接頭或耦合器的1/8"陰螺紋和1/4"陽螺紋連接。頂部連接使膜片室同外界或鍋爐的燃燒室相通。這種壓力開關可用于天燃氣體、人造氣體或LP氣體。

物理數據
溫度范圍：32°F (-30°F干氣體或空氣)～110°F
最大壓力波動：10 Psig
額定壓力：45 英寸水柱
壓力連接：1/8" 陰螺紋NPT或1/4" 陽螺紋NPT
通風孔連接：1/8" NPT
電氣額定值：15 Amps, 120-480 Volts, 60 Hz, A.C. 阻性1/8 H.P. @ 125 Volts, 1/4 H.P. @ 250 Volts, 60 Hz. A.C.
導線連接：3螺絲型，通用，常型和常閉
設定點調整：螺絲型，帶可視指示，在封裝內。
開-關指示器：位于封裝外的窗口內。一眼即可看出壓力是否在設定點之上。
外殼：鑄鋁外殼，帶防腐化學涂層。鍍鋅鋼標志。
膜片：模制丁腈橡膠
校準彈簧：不銹鋼
重量：1 Lb. 2 Ozs.
